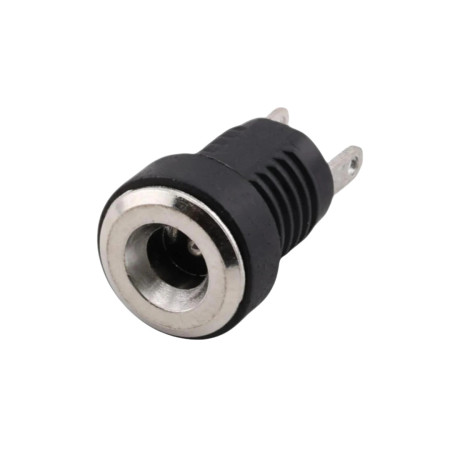

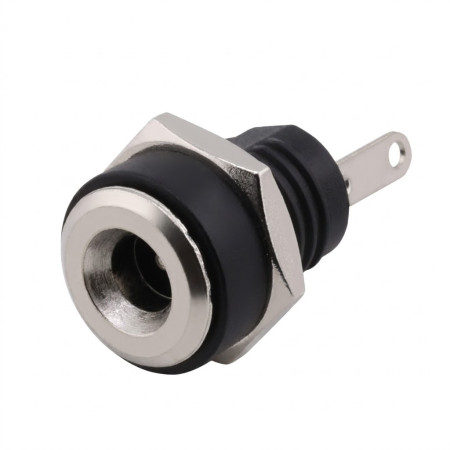

DC napájecí konektor do panelu (zásuvka) 3.5×1.35 mm

Panelová DC napájecí zásuvka pro přívod stejnosměrného napětí do zařízení. Varianta 3.5×1.35 mm je vhodná pro kompaktní napájecí adaptéry a aplikace s nižším proudovým odběrem, kde je požadována montáž do panelu a připojení vodičů pomocí pájecích vývodů.

Technické specifikace

• Typ konektoru: DC napájecí zásuvka (female), montáž do panelu
• Rozměr konektoru: 3.5 × 1.35 mm
• Modelové označení: DC-220B
• Jmenovité napětí: 30 V DC
• Jmenovitý proud: 0.5 A
• Závit pro uchycení: M8.0 × 0.75
• Dielektrická pevnost: AC 50 V (50 Hz), 1 minuta
• Kontaktní odpor: ≤ 0.03 Ω
• Izolační odpor: ≥ 100 MΩ
• Životnost: 5000 cyklů
• Provozní teplota: -30 °C až +70 °C

Funkce a vlastnosti

• Uchycení do panelu pomocí závitu a matice pro mechanicky stabilní montáž
• Pájecí vývody pro připojení vodičů nebo kabeláže uvnitř zařízení
• Kompaktní provedení vhodné pro menší přístroje a napájecí vstupy

Ideální pro

• Napájecí vstupy malých elektronických zařízení
• DIY elektroniku, prototypy a servisní opravy
• Panelové průchodky pro DC napájení v rozvaděčích a skříních s nízkým napětím

Obsah balení

• 1× panelová DC zásuvka 3.5 × 1.35 mm + upevňovací matice

Proč zvolit tento produkt

• Standardizovaný rozměr 3.5 × 1.35 mm pro kompatibilitu s odpovídajícími DC vidlicemi
• Panelová montáž se závitem M8.0 × 0.75 pro pevné uchycení

Pokyny k instalaci a provozu

• Před montáží ověřte rozměr protikusu (DC vidlice) 3.5 × 1.35 mm a mechanickou kompatibilitu s panelem.
• Při pájení vývodů zvolte postup a teplotu tak, aby nedošlo k poškození izolantu konektoru.
• Po instalaci zkontrolujte dotažení matice a odlehčení kabeláže proti tahu.

Bezpečnostní upozornění

• Produkt je určen pro stejnosměrné napájení v mezích jmenovitého napětí a proudu; překročení parametrů může vést k přehřívání nebo poruše.
• Instalaci provádějte při odpojeném napájení a po zapojení ověřte polaritu a správnou funkci v celé sestavě.
