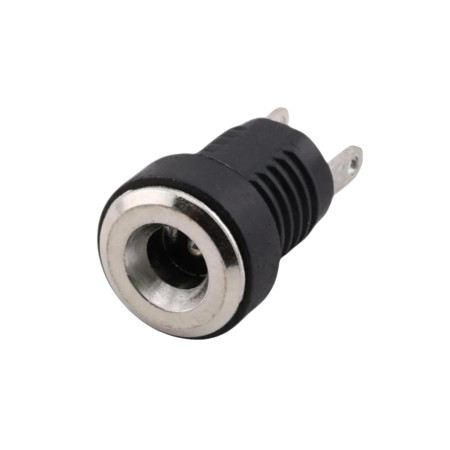

Conector de alimentare CC la panou (mufă) 3,5 × 1,35 mm

Priză de curent continuu pentru alimentarea dispozitivelor cu tensiune continuă. Varianta de 3,5×1,35 mm este potrivită pentru adaptoare de alimentare compacte și aplicații cu consum redus de curent, unde este necesară montarea pe panou și conectarea prin cabluri folosind terminale de lipit.

Specificații tehnice

• Tip conector: mufă de curent continuu (mamă), montare pe panou
• Dimensiunea conectorului: 3,5 × 1,35 mm
• Număr model: DC-220B
• Tensiune nominală: 30 V CC
• Curent nominal: 0,5 A
• Filet de montare: M8.0 × 0.75
• Rigiditate dielectrică: AC 50 V (50 Hz), 1 minut
• Rezistență de contact: ≤ 0,03 Ω
• Rezistență de izolație: ≥ 100 MΩ
• Durată de viață: 5000 de cicluri
• Temperatura de funcționare: -30°C până la +70°C

Funcții și caracteristici

• Montare pe panou cu filet și piuliță pentru o fixare stabilă din punct de vedere mecanic
• Terminale de lipit pentru conectarea firelor sau cablurilor în interiorul dispozitivului
• Design compact, potrivit pentru dispozitive și intrări de alimentare mai mici

Ideal pentru

• Intrări de alimentare pentru dispozitive electronice mici
• Electronică DIY, prototipuri și reparații service
• Garnituri de siguranță pentru panouri de alimentare cu curent continuu în tablouri și dulapuri de joasă tensiune

Conținutul pachetului

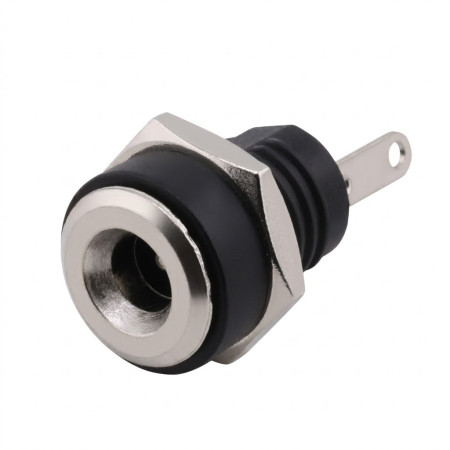

• 1× priză DC pentru panou 3,5 × 1,35 mm + piuliță de fixare

De ce să alegeți acest produs?

• Dimensiune standardizată de 3,5 × 1,35 mm pentru compatibilitate cu mufele CC corespunzătoare
• Montare pe panou cu filet M8.0 × 0.75 pentru montare fixă

Instrucțiuni de instalare și utilizare

• Înainte de instalare, verificați dimensiunea piesei de conectare (ștecher CC) 3,5 × 1,35 mm și compatibilitatea mecanică cu panoul.
• Când lipiți terminalele, alegeți procedura și temperatura astfel încât să nu deteriorați izolatorul conectorului.
• După instalare, verificați strângerea piuliței și detensionarea cablajului.

Notificare de siguranță

• Produsul este conceput pentru alimentare cu curent continuu în limitele tensiunii și curentului nominal; depășirea parametrilor poate duce la supraîncălzire sau defecțiune.
• Efectuați instalarea cu alimentarea deconectată și, după conectare, verificați polaritatea și funcționarea corectă a întregului ansamblu.
