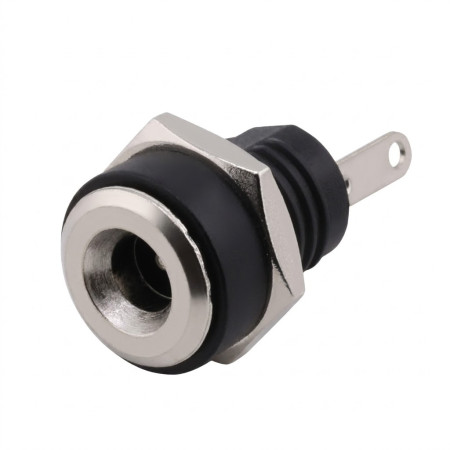

DC-strömkontakt till panelen (uttag) 3,5×1,35 mm

Paneluttag för DC-strömförsörjning för att mata enheter med likspänning. 3,5×1,35 mm-varianten är lämplig för kompakta nätadaptrar och applikationer med lägre strömförbrukning, där panelmontering och kabelanslutning med lödterminaler krävs.

Tekniska specifikationer

• Kontakttyp: DC-strömuttag (hona), panelmontering
• Kontaktstorlek: 3,5 × 1,35 mm
• Modellnummer: DC-220B
• Märkspänning: 30 V DC
• Märkström: 0,5 A
• Monteringsgänga: M8,0 × 0,75
• Dielektrisk hållfasthet: AC 50 V (50 Hz), 1 minut
• Kontaktmotstånd: ≤ 0,03 Ω
• Isolationsresistans: ≥ 100 MΩ
• Livslängd: 5000 cykler
• Driftstemperatur: -30°C till +70°C

Funktioner och egenskaper

• Panelmontering med gänga och mutter för mekaniskt stabil montering
• Lödterminaler för anslutning av ledningar eller kablar inuti enheten
• Kompakt design lämplig för mindre enheter och strömförsörjning

Idealisk för

• Strömingångar för små elektroniska enheter
• Gör-det-själv-elektronik, prototyper och servicereparationer
• Panelgenomföringar för likströmsförsörjning i lågspänningscentraler och skåp

Paketinnehåll

• 1× DC-uttag för panel 3,5 × 1,35 mm + fästmutter

Varför välja den här produkten?

• Standardiserad storlek 3,5 × 1,35 mm för kompatibilitet med motsvarande DC-kontakter
• Panelmontering med M8,0 × 0,75 gänga för fast montering

Installations- och bruksanvisning

• Kontrollera storleken på anslutningsstycket (DC-kontakt) 3,5 × 1,35 mm och den mekaniska kompatibiliteten med panelen före installation.
• Vid lödning av terminalerna, välj procedur och temperatur så att inte kontaktens isolator skadas.
• Efter installationen, kontrollera mutterns åtdragning och ledningarnas dragavlastning.

Säkerhetsmeddelande

• Produkten är konstruerad för likströmsförsörjning inom gränserna för märkspänning och -ström; överskridande av parametrarna kan leda till överhettning eller fel.
• Utför installationen med strömförsörjningen frånkopplad och kontrollera polariteten och att hela enheten fungerar korrekt efter anslutning.
