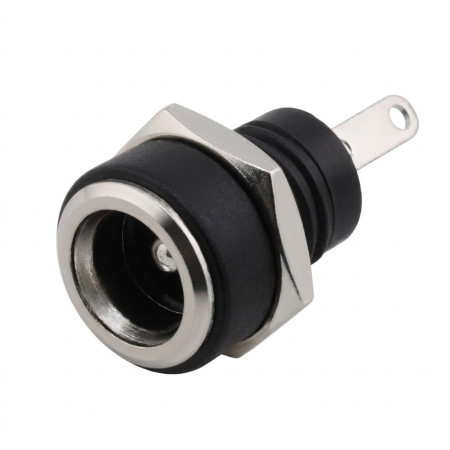

DC priključak za napajanje na ploču (utičnica) 5,5 × 2,5 mm

Utičnica za istosmjernu struju za montažu kroz ploču namijenjena je za spajanje na napajanje pomoću uobičajenih istosmjernih adaptera. Varijanta 5,5 × 2,5 mm prikladna je za uređaje koji zahtijevaju mehanički čvrst i ponovljiv spoj kabela za napajanje putem navojnog konektora.

Tehničke specifikacije

• Vrsta konektora: DC utičnica (ploča, montaža kroz otvor)
• Veličina konektora: 5,5 × 2,5 mm
• Broj modela: DC-220B
• Nazivni napon: 30V
• Nazivna struja: 0,5 A
• Otpor izolacije: ≥ 100 MΩ
• Otpor kontakta: ≤ 0,03 Ω
• Vijek trajanja: 5000 ciklusa
• Dielektrična čvrstoća: AC 50 V (50 Hz), 1 min
• Radna temperatura: -30°C do +70°C
• Navoj za montažu: M8
• Priključak: lemni pinovi

Funkcije i značajke

• Montaža na ploču s navojem i maticom za stabilnu mehaničku instalaciju
• Dizajn pogodan za montažu kroz rupe u prednjim pločama i ormarićima s opremom
• Lemni kontakti za izravno spajanje žica ili umetanje u ožičenje
• Dizajniran za ponovljeno spajanje i odspajanje konektora za napajanje

Idealno za

• Ulazi za napajanje elektroničkih uređaja s DC adapterom
• Industrijski i laboratorijski instrumenti, upravljačke jedinice i ispitne armature
• DIY projekti i prilagođena elektronika s konektorom za montažu na ploču

Sadržaj paketa

• 1× DC utičnica za ploču 5,5×2,5 mm + matica za pričvršćivanje

Zašto odabrati ovaj proizvod?

• Mehanički pričvršćen na ploču pomoću navoja M8
• Standardizirana veličina 5,5 × 2,5 mm za kompatibilnost s odgovarajućim DC utikačima

Upute za instalaciju i uporabu

• Prije ugradnje provjerite dimenzije otvora u ploči i kompatibilnost s debljinom materijala.
• Prilikom lemljenja koristite odgovarajuću temperaturu i vrijeme zagrijavanja kako biste izbjegli oštećenje izolatora konektora.
• Prije puštanja u rad provjerite polaritet priključka prema izvoru napajanja i korištenom uređaju.

Sigurnosna obavijest

• Proizvod je namijenjen za primjenu u niskom naponu istosmjerne struje; ne smije se prekoračiti nazivni napon i struja.
• Instalaciju izvršite s isključenim napajanjem i izbjegavajte kratke spojeve na lemnim terminalima.
