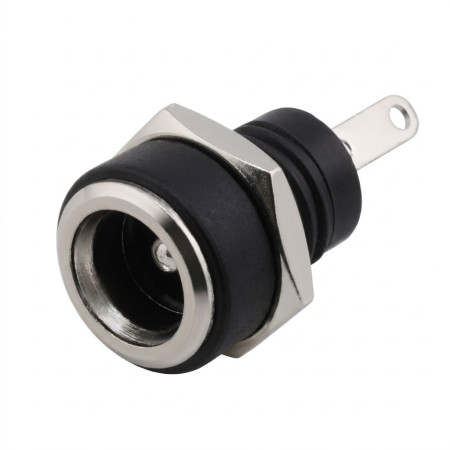

DC napájecí konektor do panelu (zásuvka) 5.5×2.5 mm

Panelová DC napájecí zásuvka pro průchozí montáž do panelu je určena pro připojení napájení pomocí běžných DC adaptérů. Varianta 5.5×2.5 mm je vhodná pro zařízení vyžadující mechanicky pevné a opakovatelné připojení napájecího vodiče přes konektor se závitovým upevněním.

Technické specifikace

• Typ konektoru: DC jack zásuvka (panelová, průchozí montáž)
• Rozměr konektoru: 5.5 × 2.5 mm
• Modelové označení: DC-220B
• Jmenovité napětí: 30 V
• Jmenovitý proud: 0.5 A
• Izolační odpor: ≥ 100 MΩ
• Přechodový odpor kontaktu: ≤ 0.03 Ω
• Životnost: 5000 cyklů
• Dielektrická pevnost: AC 50 V (50 Hz), 1 min
• Provozní teplota: -30 °C až +70 °C
• Montážní závit: M8
• Připojení: pájecí vývody

Funkce a vlastnosti

• Upevnění do panelu pomocí závitu a matice pro stabilní mechanickou instalaci
• Provedení vhodné pro průchozí montáž do čelních panelů a skříní zařízení
• Pájecí kontakty pro přímé připojení vodičů nebo osazení do kabeláže
• Konstrukce určená pro opakované připojování a odpojování napájecího konektoru

Ideální pro

• Napájecí vstupy elektronických zařízení s DC adaptérem
• Průmyslové a laboratorní přístroje, řídicí jednotky a testovací přípravky
• DIY projekty a zakázková elektronika s montáží konektoru do panelu

Obsah balení

• 1× panelová DC zásuvka 5.5×2.5 mm + upevňovací matice

Proč zvolit tento produkt

• Mechanicky pevné uchycení do panelu přes závit M8
• Standardizovaný rozměr 5.5×2.5 mm pro kompatibilitu s odpovídajícími DC vidlicemi

Pokyny k instalaci a provozu

• Před montáží ověřte rozměry otvoru v panelu a kompatibilitu s tloušťkou materiálu.
• Při pájení používejte přiměřenou teplotu a dobu ohřevu, aby nedošlo k poškození izolantů konektoru.
• Před uvedením do provozu ověřte polaritu zapojení dle použitého napájecího zdroje a zařízení.

Bezpečnostní upozornění

• Produkt je určen pro nízkonapěťové DC aplikace; nepřekračujte jmenovité napětí a proud.
• Instalaci provádějte při odpojeném napájení a zamezte zkratu na pájecích vývodech.
