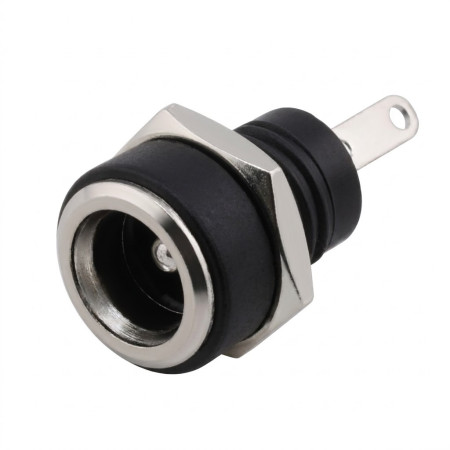

DC-strömkontakt till panelen (uttag) 5,5×2,5 mm

Paneluttaget för DC-strömförsörjning för montering genom panelen är avsett för strömanslutning med vanliga DC-adaptrar. 5,5×2,5 mm-varianten är lämplig för enheter som kräver en mekaniskt stark och repeterbar anslutning av strömkabeln via en gängad kontakt.

Tekniska specifikationer

• Kontakttyp: DC-uttag (panel, hålmontering)
• Kontaktstorlek: 5,5 × 2,5 mm
• Modellnummer: DC-220B
• Nominell spänning: 30V
• Märkström: 0,5 A
• Isolationsresistans: ≥ 100 MΩ
• Kontaktmotstånd: ≤ 0,03 Ω
• Livslängd: 5000 cykler
• Dielektrisk hållfasthet: AC 50 V (50 Hz), 1 min
• Driftstemperatur: -30°C till +70°C
• Monteringsgänga: M8
• Anslutning: lödstift

Funktioner och egenskaper

• Panelmontering med gänga och mutter för stabil mekanisk installation
• Utförande lämpligt för hålmontering i frontpaneler och apparatskåp
• Lödkontakter för direkt kabelanslutning eller införing i kablar
• Utformad för upprepad anslutning och frånkoppling av strömkontakten

Idealisk för

• Strömingångar för elektroniska enheter med DC-adapter
• Industriella och laboratorieinstrument, styrenheter och testanordningar
• Gör-det-själv-projekt och specialanpassad elektronik med panelmonteringskontakt

Paketinnehåll

• 1× DC-uttag för panelmontering 5,5×2,5 mm + fästmutter

Varför välja den här produkten?

• Mekaniskt fäst vid panelen med M8-gänga
• Standardiserad storlek 5,5×2,5 mm för kompatibilitet med motsvarande DC-kontakter

Installations- och bruksanvisning

• Kontrollera måtten på öppningen i panelen och att den är kompatibel med materialtjockleken före installationen.
• Använd lämplig temperatur och uppvärmningstid vid lödning för att undvika att skada kontaktens isolatorer.
• Kontrollera anslutningens polaritet före idrifttagning, beroende på strömförsörjning och apparat.

Säkerhetsmeddelande

• Produkten är avsedd för lågspännings-likströmstillämpningar; överskrid inte märkspänningen och märkströmmen.
• Utför installationen med strömmen frånkopplad och undvik kortslutningar på lödterminalerna.
