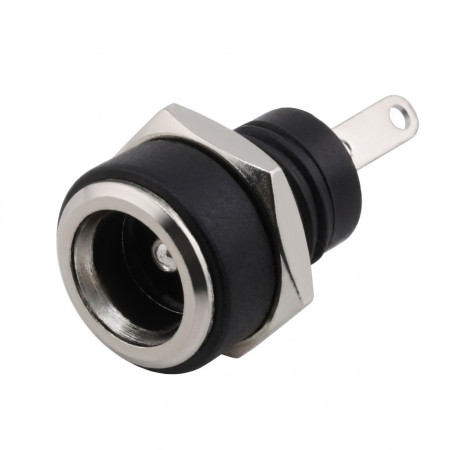

Connecteur d'alimentation CC au panneau (prise) 5,5 × 2,5 mm

La prise d'alimentation CC pour montage traversant est conçue pour le raccordement à l'aide d'adaptateurs CC standard. La version 5,5 × 2,5 mm convient aux appareils nécessitant une connexion mécanique robuste et fiable du câble d'alimentation via un connecteur fileté.

Spécifications techniques

• Type de connecteur : prise jack CC (panneau, montage traversant)
• Dimensions du connecteur : 5,5 × 2,5 mm
• Numéro de modèle : DC-220B
• Tension nominale : 30 V
• Courant nominal : 0,5 A
• Résistance d'isolement : ≥ 100 MΩ
• Résistance de contact : ≤ 0,03 Ω
• Durée de vie : 5000 cycles
• Rigidité diélectrique : CA 50 V (50 Hz), 1 min
• Température de fonctionnement : -30 °C à +70 °C
• Filetage de montage : M8
• Connexion : broches à souder

Fonctions et caractéristiques

• Montage sur panneau avec filetage et écrou pour une installation mécanique stable
• Conception adaptée au montage traversant dans les panneaux avant et les armoires d'équipement
• Contacts à souder pour connexion directe des fils ou insertion dans le câblage
• Conçu pour permettre le branchement et le débranchement répétés du connecteur d'alimentation

Idéal pour

• Alimentation pour appareils électroniques avec adaptateur secteur
• Instruments industriels et de laboratoire, unités de contrôle et dispositifs de test
• Projets de bricolage et électronique personnalisée avec connecteur à montage sur panneau

Contenu de l'emballage

• 1 prise CC de panneau 5,5 × 2,5 mm + écrou de fixation

Pourquoi choisir ce produit ?

• Fixé mécaniquement au panneau par un filetage M8
• Taille standardisée 5,5 × 2,5 mm pour la compatibilité avec les fiches CC correspondantes.

Instructions d'installation et d'utilisation

• Avant l'installation, vérifiez les dimensions de l'ouverture dans le panneau et la compatibilité avec l'épaisseur du matériau.
• Lors du soudage, utilisez une température et un temps de chauffage appropriés afin d'éviter d'endommager les isolateurs du connecteur.
• Avant la mise en service, vérifiez la polarité du raccordement en fonction de l'alimentation et de l'appareil utilisés.

Avis de sécurité

• Ce produit est destiné aux applications en courant continu basse tension ; ne pas dépasser la tension et le courant nominaux.
• Procédez à l'installation avec l'alimentation débranchée et évitez les courts-circuits au niveau des bornes de soudure.
