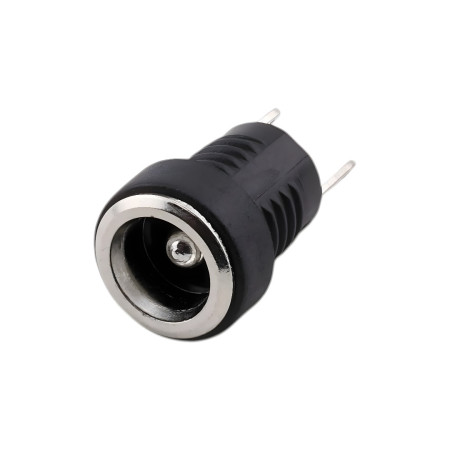

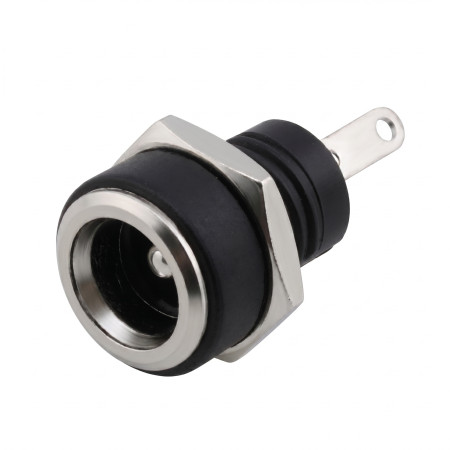

Złącze zasilania DC do panelu (gniazdo) 5,5×2,1 mm

Gniazdo panelowe DC (żeńskie) do zasilania urządzeń prądem stałym poprzez standardowe złącze 5,5×2,1 mm. Przeznaczone do montażu panelowego i nadaje się do zasilania urządzeń, skrzynek rozdzielczych, przyrządów pomiarowych i aplikacji wbudowanych.

Dane techniczne

• Typ złącza: gniazdo zasilania DC (żeńskie), montaż panelowy
• Rozmiar złącza: 5,5 × 2,1 mm
• Numer modelu: DC-220B
• Montaż: gwintowany, z nakrętką do mocowania w panelu
• Korpus izolacyjny: tworzywo sztuczne
• Projekt przodu: metalowy kołnierz
• Temperatura pracy: -30 do +70 °C
• Wytrzymałość izolacji elektrycznej: AC 50 V (50 Hz), 1 min
• Rezystancja izolacji: ≥ 100 MΩ
• Rezystancja styku: ≤ 0,03 Ω
• Żywotność mechaniczna: 5000 cykli

Funkcje i cechy

• Standardowy rozmiar 5,5×2,1 mm dla popularnych zasilaczy prądu stałego
• Konstrukcja panelu umożliwiająca stałe i powtarzalne podłączenie zasilania
• Złącze 3-pinowe umożliwia warianty podłączenia, w tym styk przełączany (zgodnie z wewnętrzną konstrukcją złącza)
• Konstrukcja przystosowana do lutowania przewodów lub montażu w zespole

Idealny dla

• Wejścia zasilania urządzeń i modułów elektronicznych
• Skrzynki projektowe i aplikacje osadzone
• Urządzenia serwisowe i testowe
• Diody LED i dystrybucja niskiego napięcia prądu stałego wewnątrz urządzenia

Zawartość opakowania

• 1× gniazdo DC panelowe 5,5×2,1 mm + nakrętka mocująca

Dlaczego warto wybrać ten produkt?

• Zgodność wymiarowa ze standardowymi wtyczkami DC 5,5×2,1 mm
• Gwintowany uchwyt panelowy zapewnia stabilne mocowanie mechaniczne
• Odpowiednie parametry dla typowych niskonapięciowych źródeł zasilania prądem stałym w elektronice

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić wymiary otworu w panelu oraz dostępną przestrzeń na korpus złącza i piny.
• Przed podłączeniem należy dokonać pomiaru lub skorzystać ze schematu swojego zastosowania, aby zidentyfikować styki i ewentualne funkcje przełączania zacisku.
• Należy zwrócić uwagę na prawidłową biegunowość zasilania oraz mechaniczne odciążenie podłączonych przewodów.

Informacja o bezpieczeństwie

• Przeznaczony do zasilania prądem stałym (DC); nie podłączać do napięcia sieciowego.
• Instalację należy przeprowadzać przy odłączonym zasilaniu, a po podłączeniu sprawdzić, czy nie doszło do zwarć i czy biegunowość jest prawidłowa.
