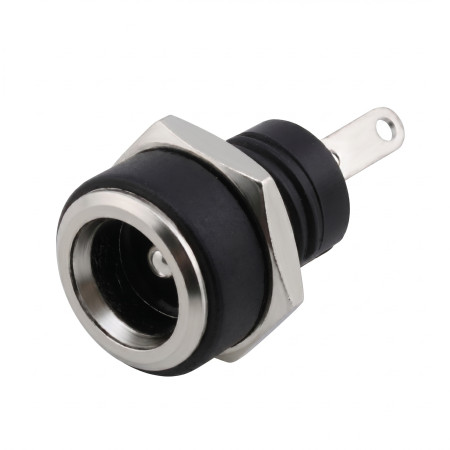

DC napájací konektor do panelu (zásuvka) 5.5×2.1 mm

Panelová DC zásuvka (samica) pre prívod jednosmerného napájania do zariadenia cez štandardný konektor 5.5×2.1 mm. Je určená na montáž do panelu a je vhodná pre napájacie vstupy prístrojov, rozvádzačových krabičiek, meracích prípravkov a vstavaných aplikácií.

Technické špecifikácie

• Typ konektora: DC napájacia zásuvka (samica), montáž do panelu
• Rozmer konektora: 5.5 × 2.1 mm
• Modelové označenie: DC-220B
• Uchytenie: závitové, s maticou pre fixáciu v paneli
• Izolačné telo: plast
• Prevedenie čela: kovový golier
• Pracovná teplota: -30 až +70 °C
• Elektrická pevnosť izolácie: AC 50 V (50 Hz), 1 min
• Izolačný odpor: ≥ 100 MΩ
• Prechodový odpor kontaktu: ≤ 0.03 Ω
• Mechanická životnosť: 5000 cyklov

Funkcie a vlastnosti

• Štandardný rozmer 5.5×2.1 mm pre bežné DC napájacie adaptéry
• Panelové prevedenie pre pevné a opakovateľné pripojenie napájania
• 3pinové zapojenie umožňuje varianty zapojenia vrátane spínaného kontaktu (podľa internej konštrukcie konektora)
• Konštrukcia vhodná na spájkovanie vodičov alebo osadenie do zostavy

Ideálne pre

• Napájacie vstupy elektronických zariadení a modulov
• Projektové krabičky a vstavané aplikácie
• Servisné a testovacie prípravky
• LED a nízkonapäťové DC rozvody v rámci zariadenia

Obsah balenia

• 1× panelová DC zásuvka 5.5×2.1 mm + upevňovacie matice

Prečo zvoliť tento produkt

• Rozmerovo kompatibilný so štandardnými DC vidlicami 5.5×2.1 mm
• Panelové uchytenie so závitom zaisťuje stabilnú mechanickú montáž
• Vhodné parametre pre bežné nízkonapäťové DC napájanie v elektronike

Pokyny na inštaláciu a prevádzku

• Pred montážou overte rozmery otvoru v paneli a dostupný priestor pre telo konektora a vývody
• Pred zapojením identifikujte kontakty a prípadnú spínanú funkciu vývodu meraním alebo podľa schémy Vašej aplikácie
• Dbajte na správnu polaritu napájania a mechanické odľahčenie pripojených vodičov

Bezpečnostné upozornenie

• Určené pre jednosmerné (DC) napájanie; nepripájajte na sieťové napätie
• Inštaláciu vykonávajte pri odpojenom napájaní a po zapojení skontrolujte skratové stavy a polaritu
