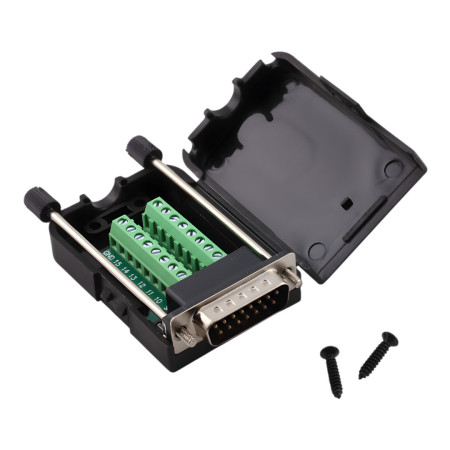

Konektor D-SUB DE15 (DB15) 2 rady, káblový, samec so skrutkami, skrutkovací

D-SUB DB15 samec so skrutkovacou svorkovnicou je praktický konektorový adaptér pre rýchle a prehľadné pripojenie vodičov bez spájkovania. Je vhodný pre servisné zásahy, prototypovanie aj pevné inštalácie, kde je požadované spoľahlivé uchytenie konektora a jednoduchá identifikácia jednotlivých pinov.

Technické špecifikácie

• Typ konektora: D-SUB DB15 samec (zástrčka)
• Počet pinov: 15 (2 rady)
• Typ pripojenia vodičov: skrutkovacia svorkovnica
• Rozteč medzi radmi pinov: 2,84 mm
• Horizontálny rozstup pinov v rade: 2,77 mm
• Materiál: kovový konektor + plastový kryt (ABS)
• Upevnenie v protikuse: závitové skrutky (jackscrews)
• Puzdro: plastové, uzatvárateľné, so skrutkami
• Rozmery: 76 × 42 × 20 mm

Funkcie a vlastnosti

• Rýchle zapojenie bez spájkovania pomocou svoriek
• Svorky umožňujú opakované pripojenie a zmeny zapojenia
• Uzatvárateľné puzdro chráni svorkovnicu a vodiče
• Pevné mechanické uchytenie konektora pomocou skrutiek
• Vhodné pre prehľadné vedenie kabeláže v inštaláciách a rozvádzačoch

Ideálne pre

• Riadiacu a automatizačnú techniku
• Priemyselné aplikácie a laboratórne zariadenia
• Servisné a testovacie účely
• Prototypovanie a dočasné zapojenie signálov

Obsah balenia

• D-SUB DB15 samec so skrutkovacou svorkovnicou v puzdre
• Montážne skrutky pre púzdro

Prečo zvoliť tento produkt

• Umožňuje pripojenie vodičov bez spájkovania a bez špeciálneho náradia
• Zjednodušuje servis a diagnostiku vďaka jednoduchej zmene zapojenia
• Mechanicky stabilné prevedenie so skrutkovým uchytením
• Uzavreté puzdro zvyšuje ochranu pripojených vodičov

Pokyny na inštaláciu a prevádzku

• Pred montážou overte priradenie pinov podľa Vašej aplikácie a dokumentácie zariadenia
• Vodiče odizolujte na zodpovedajúcu dĺžku a pevne dotiahnite svorky
• Po zapojení skontrolujte, či žiadny vodič nevyčnieva a nemôže spôsobiť skrat
• Konektor upevnite do protikusu pomocou skrutiek na zaistenie spoľahlivého kontaktu

Bezpečnostné upozornenie

• Produkt je určený pre signálové a nízkonapäťové aplikácie; pred použitím vždy overte elektrické podmienky vo Vašom zariadení
• Inštaláciu vykonávajte pri odpojenom napájaní a dodržujte zásady práce s elektrickými zariadeniami
