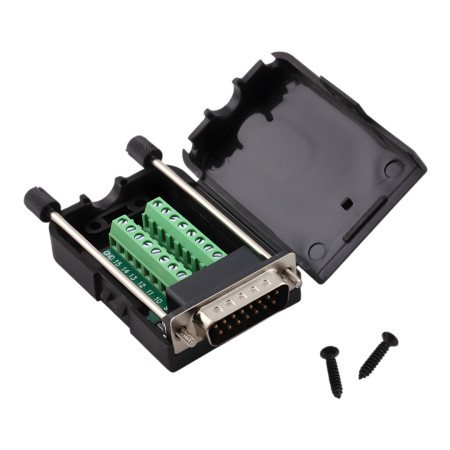

D-SUB-liitin DE15 (DB15) 2 riviä, kaapeloitu, uros ruuveilla, ruuvityyppinen

D-SUB DB15 urosliitin ruuviliittimellä on käytännöllinen liitinsovitin johtojen nopeaan ja selkeään liittämiseen ilman juottamista. Se sopii huoltotoimenpiteisiin, prototyyppien valmistukseen ja kiinteisiin asennuksiin, joissa vaaditaan luotettavaa liittimen kiinnitystä ja yksittäisten nastojen helppoa tunnistamista.

Tekniset tiedot

• Liittimen tyyppi: D-SUB DB15 uros (pistoke)
• Tappien lukumäärä: 15 (2 riviä)
• Johtimien liitäntätyyppi: ruuviliitin
• Tappirivien välinen etäisyys: 2,84 mm
• Vaakasuora tapin nousu rivissä: 2,77 mm
• Materiaali: metalliliitin + muovikansi (ABS)
• Vastakappaleen kiinnitys: kierreruuvit (ruuvit)
• Kotelo: muovia, lukittava, ruuveilla
• Mitat: 76 × 42 × 20 mm

Toiminnot ja ominaisuudet

• Nopea liitäntä ilman juottamista liittimien avulla
• Liittimet mahdollistavat toistuvat liitännät ja johdotuksen muutokset
• Lukittava kotelo suojaa riviliitintä ja johtoja
• Liittimen kiinteä mekaaninen kiinnitys ruuveilla
• Sopii selkeään kaapelien reititykseen asennuksissa ja sähkökeskuksissa

Ihanteellinen

• Ohjaus- ja automaatiotekniikka
• Teolliset sovellukset ja laboratoriolaitteet
• Huolto- ja testaustarkoituksiin
• Prototyyppien valmistus ja väliaikainen signaalijohdotus

Pakkauksen sisältö

• D-SUB DB15 uros, ruuviliittimellä kotelossa
• Kotelon kiinnitysruuvit

Miksi valita tämä tuote?

• Mahdollistaa johtojen liittämisen ilman juottamista ja erikoistyökaluja
• Yksinkertaistaa huoltoa ja diagnostiikkaa helpon johdotuksen vaihdon ansiosta
• Mekaanisesti vakaa rakenne ruuvikiinnityksellä
• Suljettu kotelo parantaa kytkettyjen johtojen suojaa

Asennus- ja käyttöohjeet

• Ennen kokoamista tarkista nastajärjestys sovelluksesi ja laitedokumentaation mukaisesti.
• Kuori johdot sopivan pituisiksi ja kiristä liittimet tiukasti.
• Liitäntöjen jälkeen tarkista, ettei johtoja ole ulkona, sillä ne voivat aiheuttaa oikosulun.
• Kiinnitä liitin vastakappaleeseen ruuveilla luotettavan kontaktin varmistamiseksi.

Turvallisuushuomautus

• Tuote on tarkoitettu signaali- ja pienjännitesovelluksiin; tarkista aina laitteen sähköiset ominaisuudet ennen käyttöä.
• Suorita asennus virta katkaistuna ja noudata sähkölaitteiden kanssa työskentelyn periaatteita.
