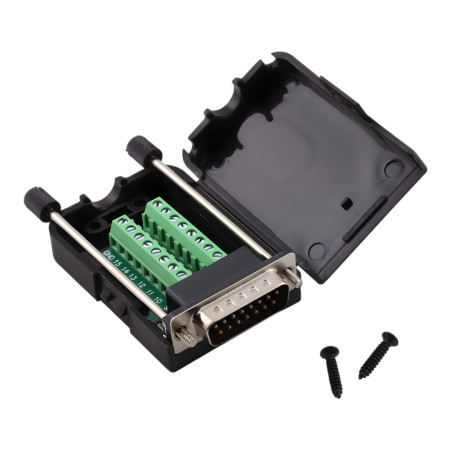

Złącze D-SUB DE15 (DB15) 2-rzędowe, kablowe, męskie ze śrubami, śrubowe

Złącze D-SUB DB15 męskie z zaciskiem śrubowym to praktyczny adapter umożliwiający szybkie i przejrzyste podłączanie przewodów bez lutowania. Nadaje się do prac serwisowych, prototypowania i instalacji stacjonarnych, gdzie wymagane jest niezawodne mocowanie złącza i łatwa identyfikacja poszczególnych pinów.

Dane techniczne

• Typ złącza: D-SUB DB15 męskie (wtyk)
• Liczba pinów: 15 (2 rzędy)
• Typ połączenia przewodowego: zacisk śrubowy
• Odstęp między rzędami pinów: 2,84 mm
• Odstęp między pinami w rzędzie: 2,77 mm
• Materiał: złącze metalowe + osłona plastikowa (ABS)
• Mocowanie elementu przeciwległego: śruby gwintowane (śruby podporowe)
• Obudowa: plastikowa, zamykana na klucz, ze śrubami
• Wymiary: 76 × 42 × 20 mm

Funkcje i cechy

• Szybkie podłączenie bez lutowania za pomocą zacisków
• Zaciski umożliwiają wielokrotne podłączanie i zmianę okablowania
• Zamykana obudowa chroni blok zacisków i przewody
• Stałe mocowanie mechaniczne łącznika za pomocą śrub
• Nadaje się do przejrzystego prowadzenia kabli w instalacjach i rozdzielnicach

Idealny dla

• Technologia sterowania i automatyzacji
• Zastosowania przemysłowe i sprzęt laboratoryjny
• Cele serwisowe i testowe
• Prototypowanie i tymczasowe okablowanie sygnałowe

Zawartość opakowania

• Złącze D-SUB DB15 męskie z zaciskiem śrubowym w obudowie
• Śruby montażowe obudowy

Dlaczego warto wybrać ten produkt?

• Umożliwia podłączenie przewodów bez lutowania i bez użycia specjalistycznych narzędzi
• Ułatwia serwis i diagnostykę dzięki łatwej wymianie okablowania
• Konstrukcja stabilna mechanicznie z mocowaniem śrubowym
• Zamknięta obudowa zwiększa ochronę podłączonych przewodów

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić rozmieszczenie pinów zgodnie z zastosowaniem i dokumentacją urządzenia.
• Zdejmij izolację z przewodów na odpowiednią długość i mocno dokręć zaciski.
• Po podłączeniu należy sprawdzić, czy nie wystaje żaden przewód, który mógłby spowodować zwarcie.
• Przymocuj złącze do elementu współpracującego za pomocą śrub, aby zapewnić niezawodny kontakt.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zastosowań sygnałowych i niskonapięciowych; przed użyciem należy zawsze sprawdzić stan elektryczny urządzenia.
• Instalację należy wykonywać przy odłączonym zasilaniu elektrycznym, przestrzegając zasad pracy z urządzeniami elektrycznymi.
