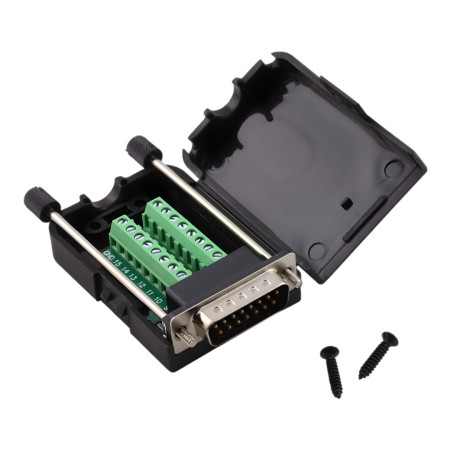

D-SUB csatlakozó DE15 (DB15) 2 soros, kábelezett, apa csavarokkal, csavaros típus

A D-SUB DB15 dugasz csavaros sorkapoccsal egy praktikus csatlakozóadapter a vezetékek gyors és egyértelmű, forrasztás nélküli csatlakoztatásához. Alkalmas szervizbeavatkozásokhoz, prototípuskészítéshez és fix telepítésekhez, ahol megbízható csatlakozórögzítés és az egyes lábak egyszerű azonosítása szükséges.

Műszaki adatok

• Csatlakozó típusa: D-SUB DB15 apa (dugó)
• Érintkezők száma: 15 (2 sor)
• Vezetékcsatlakozás típusa: csavaros sorkapocs
• Tűsorok közötti távolság: 2,84 mm
• Vízszintes tűosztás sorban: 2,77 mm
• Anyag: fém csatlakozó + műanyag fedél (ABS)
• Ellendarab rögzítése: menetes csavarok (emelt fejű csavarok)
• Tok: műanyag, zárható, csavarokkal
• Méretek: 76 × 42 × 20 mm

Funkciók és jellemzők

• Gyors csatlakozás forrasztás nélkül, sorkapcsok segítségével
• A csatlakozók lehetővé teszik az ismételt csatlakoztatást és a vezetékezés módosítását
• A zárható tok védi a sorkapcsot és a vezetékeket
• A csatlakozó fix mechanikus rögzítése csavarokkal
• Alkalmas áttekinthető kábelvezetéshez telepítésekben és elosztótáblákban

Ideális a következőkhöz:

• Szabályozási és automatizálási technológia
• Ipari alkalmazások és laboratóriumi berendezések
• Szerviz és tesztelési célok
• Prototípusgyártás és ideiglenes jelkábelezés

A csomag tartalma

• D-SUB DB15 apa csavaros sorkapoccsal, házban
• Rögzítőcsavarok a házhoz

Miért válassza ezt a terméket?

• Lehetővé teszi a vezetékek forrasztás és speciális szerszámok nélküli csatlakoztatását
• Leegyszerűsíti a szervizelést és a diagnosztikát az egyszerű kábelezési változtatásoknak köszönhetően
• Mechanikailag stabil kialakítás csavaros rögzítéssel
• A zárt ház növeli a csatlakoztatott vezetékek védelmét

Telepítési és üzemeltetési utasítások

• Összeszerelés előtt ellenőrizze a csatlakozókiosztást az alkalmazás és az eszköz dokumentációja szerint.
• Csupaszítsa le a vezetékeket a megfelelő hosszra, és húzza meg erősen a csatlakozókat.
• Csatlakoztatás után ellenőrizze, hogy nincsenek-e kiálló vezetékek, amelyek rövidzárlatot okozhatnak.
• Rögzítse a csatlakozót csavarokkal az ellendarabhoz a megbízható érintkezés biztosítása érdekében.

Biztonsági figyelmeztetés

• A termék jel- és kisfeszültségű alkalmazásokhoz készült; használat előtt mindig ellenőrizze a készülék elektromos állapotát.
• A telepítést áramtalanított állapotban végezze, és kövesse az elektromos készülékekkel való munkavégzés alapelveit.
