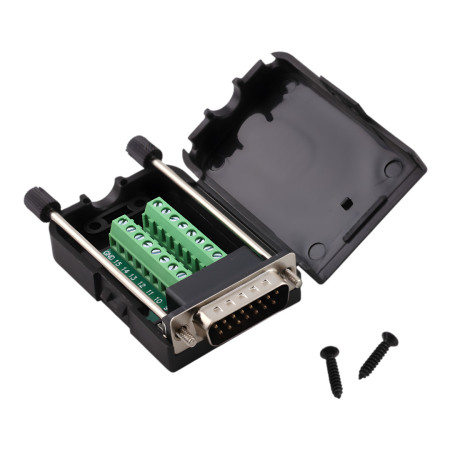

Conector D-SUB DE15 (DB15) 2 filas, cableado, macho con tornillos, tipo tornillo

El conector D-SUB DB15 macho con bloque de terminales de tornillo es un práctico adaptador para una conexión rápida y sencilla de cables sin soldadura. Es ideal para intervenciones de servicio, creación de prototipos e instalaciones fijas donde se requiere una fijación fiable del conector y una fácil identificación de los pines individuales.

Especificaciones técnicas

• Tipo de conector: D-SUB DB15 macho (enchufe)
• Número de pines: 15 (2 filas)
• Tipo de conexión de cable: bloque de terminales de tornillo
• Paso entre filas de pines: 2,84 mm
• Paso de pasador horizontal en una fila: 2,77 mm
• Material: conector de metal + cubierta de plástico (ABS)
• Fijación de la contrapieza: tornillos roscados (tornillos niveladores)
• Estuche: plástico, con cerradura y tornillos.
• Dimensiones: 76 × 42 × 20 mm

Funciones y características

• Conexión rápida sin soldadura mediante terminales
• Los terminales permiten conexiones repetidas y cambios de cableado.
• La caja con cerradura protege el bloque de terminales y los cables.
• Fijación mecánica fija del conector mediante tornillos.
• Adecuado para el enrutamiento claro de cables en instalaciones y cuadros eléctricos.

Ideal para

• Tecnología de control y automatización
• Aplicaciones industriales y equipos de laboratorio
• Fines de servicio y prueba
• Prototipado y cableado de señales temporales

Contenido del paquete

• D-SUB DB15 macho con bloque de terminales de tornillo en carcasa
• Tornillos de montaje para la carcasa

¿Por qué elegir este producto?

• Permite la conexión de cables sin soldadura y sin herramientas especiales.
• Simplifica el servicio y el diagnóstico gracias a los sencillos cambios de cableado
• Diseño mecánicamente estable con fijación por tornillos.
• La carcasa cerrada aumenta la protección de los cables conectados

Instrucciones de instalación y funcionamiento

• Antes del montaje, verifique la asignación de pines según su aplicación y la documentación del dispositivo.
• Pele los cables a la longitud adecuada y apriete firmemente los terminales.
• Después de la conexión, verifique que no haya cables que sobresalgan y puedan provocar un cortocircuito.
• Fije el conector a la pieza de acoplamiento con tornillos para garantizar un contacto confiable.

Aviso de seguridad

• El producto está diseñado para aplicaciones de señal y bajo voltaje; verifique siempre las condiciones eléctricas de su dispositivo antes de usarlo.
• Realice la instalación con la energía desconectada y siga los principios de trabajo con dispositivos eléctricos.
