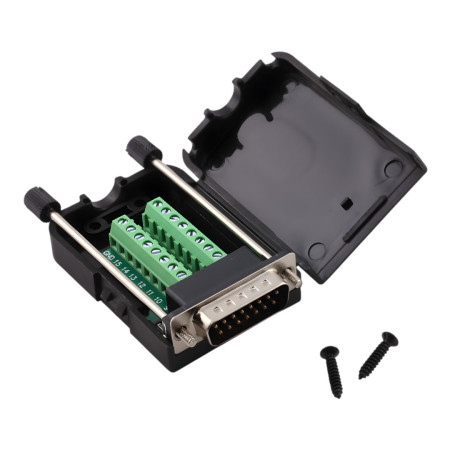

Connettore D-SUB DE15 (DB15) 2 file, cablato, maschio con viti, tipo a vite

Il connettore D-SUB DB15 maschio con morsettiera a vite è un pratico adattatore per connettori che consente un collegamento rapido e chiaro dei cavi senza necessità di saldatura. È adatto per interventi di manutenzione, prototipazione e installazioni fisse, dove sono richiesti un fissaggio affidabile del connettore e una facile identificazione dei singoli pin.

Specifiche tecniche

• Tipo di connettore: D-SUB DB15 maschio (spina)
• Numero di pin: 15 (2 file)
• Tipo di collegamento dei cavi: morsettiera a vite
• Passo tra le file di pin: 2,84 mm
• Passo dei perni orizzontali in fila: 2,77 mm
• Materiale: connettore in metallo + copertura in plastica (ABS)
• Fissaggio del contropezzo: viti filettate (martinetti)
• Custodia: plastica, bloccabile, con viti
• Dimensioni: 76 × 42 × 20 mm

Funzioni e caratteristiche

• Collegamento rapido senza saldatura tramite terminali
• I terminali consentono ripetuti collegamenti e modifiche del cablaggio
• La custodia bloccabile protegge il morsetto e i fili
• Fissaggio meccanico fisso del connettore tramite viti
• Adatto per il passaggio trasparente dei cavi in installazioni e quadri elettrici

Ideale per

• Tecnologia di controllo e automazione
• Applicazioni industriali e apparecchiature di laboratorio
• Scopi di servizio e di prova
• Prototipazione e cablaggio temporaneo del segnale

Contenuto della confezione

• D-SUB DB15 maschio con morsettiera a vite nell'alloggiamento
• Viti di montaggio per l'alloggiamento

Perché scegliere questo prodotto?

• Permette il collegamento dei fili senza saldatura e senza utensili speciali
• Semplifica la manutenzione e la diagnostica grazie a facili modifiche del cablaggio
• Design meccanicamente stabile con fissaggio a vite
• L'alloggiamento chiuso aumenta la protezione dei cavi collegati

Istruzioni per l'installazione e l'uso

• Prima del montaggio, verificare l'assegnazione dei pin in base alla documentazione dell'applicazione e del dispositivo.
• Spelare i fili alla lunghezza appropriata e serrare saldamente i terminali.
• Dopo il collegamento, verificare che non vi siano fili sporgenti che potrebbero causare un cortocircuito.
• Fissare il connettore al pezzo di accoppiamento con viti per garantire un contatto affidabile.

Avviso di sicurezza

• Il prodotto è destinato ad applicazioni di segnale e bassa tensione; verificare sempre le condizioni elettriche del dispositivo prima dell'uso
• Eseguire l'installazione con l'alimentazione scollegata e seguire i principi di lavoro con i dispositivi elettrici.
