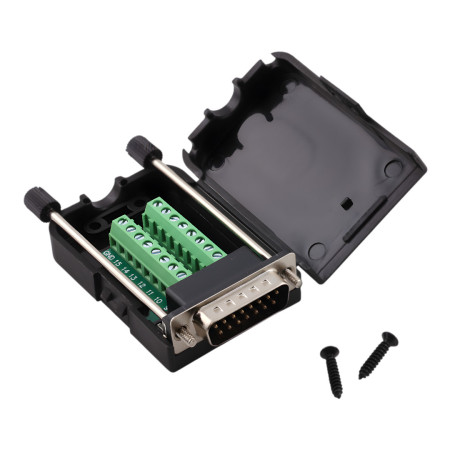

Konektor D-SUB DE15 (DB15) 2 řady, kabelový, samec se šrouby, šroubovací

D-SUB DB15 samec se šroubovací svorkovnicí je praktický konektorový adaptér pro rychlé a přehledné připojení vodičů bez pájení. Je vhodný pro servisní zásahy, prototypování i pevné instalace, kde je požadováno spolehlivé uchycení konektoru a snadná identifikace jednotlivých pinů.

Technické specifikace

• Typ konektoru: D-SUB DB15 samec (zástrčka)
• Počet pinů: 15 (2 řady)
• Typ připojení vodičů: šroubovací svorkovnice
• Rozteč mezi řadami pinů: 2,84 mm
• Horizontální rozteč pinů v řadě: 2,77 mm
• Materiál: kovový konektor + plastový kryt (ABS)
• Upevnění v protikusu: závitové šrouby (jackscrews)
• Pouzdro: plastové, uzavíratelné, se šrouby
• Rozměry: 76 × 42 × 20 mm

Funkce a vlastnosti

• Rychlé zapojení bez pájení pomocí svorek
• Svorky umožňují opakované připojení a změny zapojení
• Uzavíratelné pouzdro chrání svorkovnici a vodiče
• Pevné mechanické uchycení konektoru pomocí šroubů
• Vhodné pro přehledné vedení kabeláže v instalacích a rozvaděčích

Ideální pro

• Řídicí a automatizační techniku
• Průmyslové aplikace a laboratorní zařízení
• Servisní a testovací účely
• Prototypování a dočasné zapojení signálů

Obsah balení

• D-SUB DB15 samec se šroubovací svorkovnicí v pouzdře
• Montážní šrouby pro pouzdro

Proč zvolit tento produkt

• Umožňuje připojení vodičů bez pájení a bez speciálního nářadí
• Zjednodušuje servis a diagnostiku díky snadné změně zapojení
• Mechanicky stabilní provedení se šroubovým uchycením
• Uzavřené pouzdro zvyšuje ochranu připojených vodičů

Pokyny k instalaci a provozu

• Před montáží ověřte přiřazení pinů dle Vaší aplikace a dokumentace zařízení
• Vodiče odizolujte na odpovídající délku a pevně dotáhněte svorky
• Po zapojení zkontrolujte, zda žádný vodič nevyčnívá a nemůže způsobit zkrat
• Konektor upevněte do protikusu pomocí šroubů pro zajištění spolehlivého kontaktu

Bezpečnostní upozornění

• Produkt je určen pro signálové a nízkonapěťové aplikace; před použitím vždy ověřte elektrické podmínky ve Vašem zařízení
• Instalaci provádějte při odpojeném napájení a dodržujte zásady práce s elektrickými zařízeními
