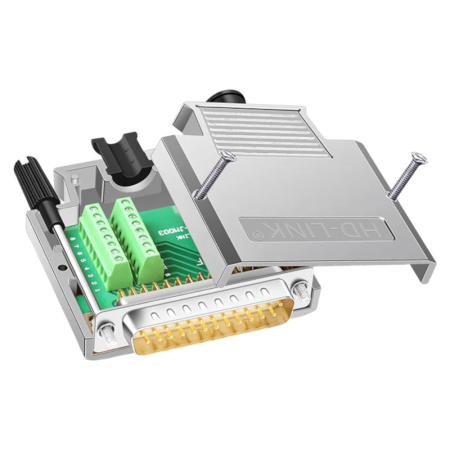

D-SUB konektor DE25 (DB25) kabel metalni, muški s vijcima/maticama, vijčani tip

Metalni D-SUB DB25 kabelski konektor (muški) s poklopcem za vijak dizajniran je za završetak višežilnih kabela i stvaranje odvojive veze u primjenama s DB25 sučeljem. Dizajn s vijkom/maticom omogućuje čvrsto mehaničko zaključavanje konektora i rasterećenje kabela od naprezanja.

Tehničke specifikacije

• Vrsta konektora: D-SUB DB25
• Dizajn: ožičen, metalno tijelo/poklopac
• Spol: muški (muški)
• Broj pinova: 25
• Raspored kontakata: 2 reda
• Montaža poklopca: vijčano pričvršćivanje
• Mehaničko zaključavanje u spoju: vijci/matice
• Kabelske ušice: 4 kom (za promjere 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Dimenzije (prema slici): cca. 57 mm (širina), 56 mm (duljina), 16 mm (visina)

Funkcije i značajke

• Metalni poklopac za povećanu mehaničku otpornost tijekom instalacije kabela
• Dizajn s vijčanim pričvršćivanjem omogućuje ponovljeno otvaranje i servisne intervencije
• Izmjenjive ušice za prilagodbu promjera kabela i osnovno rasterećenje od vlačne sile
• Vijci/matice za čvrsto pritezanje konektora na spojni dio i ograničavanje spontanog otpuštanja

Idealno za

• Proizvodnja i popravak kabela s DB25 sučeljem
• Industrijska oprema, mjerna tehnologija i upravljački sustavi
• Servisno i laboratorijsko ožičenje gdje je potrebno mehaničko zaključavanje konektora

Sadržaj paketa

• 1× D-SUB DB25 konektor (muški) s metalnim poklopcem koji se pričvršćuje na vijak
• 4× kabelska uvodnica (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× vijak
• 2× orašasti plodovi

Zašto odabrati ovaj proizvod?

• Standardni DB25 dizajn za kompatibilnost s uobičajenim ekvivalentima
• Metalni poklopac s vijcima prikladan za instalacije s većim zahtjevima mehaničke otpornosti
• Mogućnost odabira čahure prema promjeru kabela
• Mehaničko zaključavanje konektora pomoću vijaka/matica

Upute za instalaciju i uporabu

• Prije ugradnje odaberite utičnicu prema promjeru kabela i umetnite je u izlaz kućišta.
• Skratite žice na potrebnu duljinu, spojite ih na kontakte konektora i provjerite ispravan slijed signala.
• Nakon spajanja, zatvorite poklopac, zategnite vijke i provjerite da kabel nije mehanički napregnut u poklopcu.
• Prilikom spajanja na spojni dio, upotrijebite vijke/matice za čvrsto pričvršćivanje konektora.

Sigurnosna obavijest

• Proizvod je namijenjen za signalnu i podatkovnu vezu; prije rukovanja isključite uređaj iz napajanja.
• Pazite da ispravno spojite pinove prema korištenom sučelju kako biste izbjegli oštećenje spojenih uređaja.
• Izbjegavajte kratke spojeve između vodiča i kontakte s vodljivim dijelovima kućišta.
