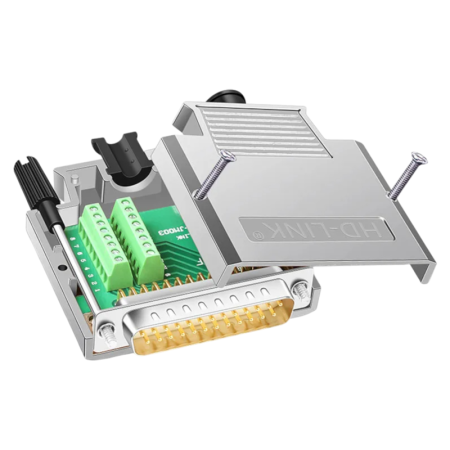

Conector D-SUB DE25 (DB25) cablu metalic, tată cu șuruburi/piulițe, tip șurub

Conectorul metalic D-SUB DB25 (mascul) cu capac cu șurub este conceput pentru terminarea cablurilor multifilare și crearea unei conexiuni detașabile în aplicații cu interfață DB25. Designul șurub/piuliță permite o blocare mecanică solidă a conectorului și o descărcare de tensiune a cablului.

Specificații tehnice

• Tip conector: D-SUB DB25
• Design: cu fir, corp/capac metalic
• Sex: masculin (masculin)
• Număr de pini: 25
• Aranjament contacte: 2 rânduri
• Montarea capacului: prin înșurubare
• Blocare mecanică în conexiune: șuruburi/piulițe
• Garnituri de cablu: 4 buc (pentru diametre de 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Dimensiuni (conform imaginii): aprox. 57 mm (lățime), 56 mm (lungime), 16 mm (înălțime)

Funcții și caracteristici

• Capac metalic pentru rezistență mecanică sporită în timpul instalării cablurilor
• Designul cu înșurubare permite deschideri repetate și intervenții de service
• Inele de siguranță interschimbabile pentru adaptarea diametrului cablului și reducerea tracțiunii de bază
• Șuruburi/piulițe pentru strângerea strânsă a conectorului la piesa de îmbinare și limitarea slăbirii spontane

Ideal pentru

• Producția și repararea cablurilor cu interfață DB25
• Echipamente industriale, tehnologie de măsurare și sisteme de control
• Cablare de service și de laborator unde este necesară blocarea mecanică a conectorilor

Conținutul pachetului

• 1× Conector D-SUB DB25 (mascul) cu capac metalic cu înșurubare
• 4× presetupă cablu (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× șuruburi
• 2× nuci

De ce să alegeți acest produs?

• Design standard DB25 pentru compatibilitate cu omologii comuni
• Capac metalic cu filet, potrivit pentru instalații cu cerințe mai mari de rezistență mecanică
• Posibilitatea de a alege mufa în funcție de diametrul cablului
• Blocarea mecanică a conectorului cu șuruburi/piulițe

Instrucțiuni de instalare și utilizare

• Înainte de instalare, selectați un inel de siguranță în funcție de diametrul cablului și montați-l în ieșirea carcasei.
• Scurtați firele la lungimea necesară, conectați-le la contactele conectorului și verificați secvența corectă a semnalelor.
• După conectare, închideți capacul, strângeți șuruburile și verificați dacă cablul nu este solicitat mecanic în capac.
• Când conectați la piesa de îmbinare, folosiți șuruburi/piulițe pentru a fixa ferm conectorul.

Notificare de siguranță

• Produsul este destinat conectării de semnal și date; deconectați dispozitivul de la sursa de alimentare înainte de manipulare.
• Asigurați-vă că conectați corect pinii în funcție de interfața utilizată pentru a evita deteriorarea dispozitivelor conectate.
• Evitați scurtcircuitele între conductori și contactele cu părțile conductoare ale carcasei.
