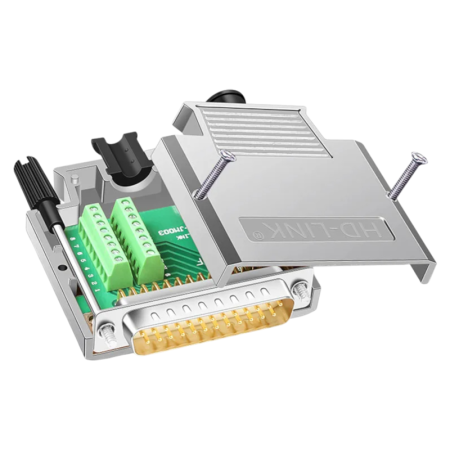

D-SUB-kontakt DE25 (DB25) kabel metall, hane med skruvar/muttrar, skruvtyp

Metall D-SUB DB25-kabelkontakten (hane) med skruvkåpa är utformad för att avsluta flerkärniga kablar och skapa en avtagbar anslutning i applikationer med ett DB25-gränssnitt. Skruv/mutter-designen möjliggör en solid mekanisk låsning av kontakten och kabeldragavlastning.

Tekniska specifikationer

• Kontakttyp: D-SUB DB25
• Design: trådbunden, metallkropp/-lock
• Kön: man (man)
• Antal stift: 25
• Kontaktanordning: 2 rader
• Montering av lock: skruvmontering
• Mekanisk låsning i anslutning: skruvar/muttrar
• Kabelgenomföringar: 4 st (för diametrar 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Mått (enligt bilden): ca 57 mm (bredd), 56 mm (längd), 16 mm (höjd)

Funktioner och egenskaper

• Metallhölje för ökat mekaniskt motstånd vid kabelinstallation
• Skruvmonterad design möjliggör upprepad öppning och serviceingrepp
• Utbytbara öljetter för anpassning av kabeldiameter och grundläggande dragavlastning
• Skruvar/muttrar för ordentlig åtdragning av kontakten till anslutningsstycket och begränsning av spontan lossning

Idealisk för

• Tillverkning och reparation av kablar med DB25-gränssnitt
• Industriell utrustning, mätteknik och styrsystem
• Service- och laboratoriekablage där mekanisk låsning av kontakter krävs

Paketinnehåll

• 1× D-SUB DB25-kontakt (hane) med skruvbart metallskydd
• 4× kabelgenomföring (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× skruv
• 2× nötter

Varför välja den här produkten?

• Standard DB25-design för kompatibilitet med vanliga motsvarigheter
• Skruvlock i metall lämpligt för installationer med högre krav på mekanisk motståndskraft
• Möjlighet att välja bussning efter kabeldiameter
• Mekanisk låsning av kontakten med skruvar/muttrar

Installations- och bruksanvisning

• Före installationen, välj en genomföring beroende på kabeldiametern och montera den i höljets uttag.
• Korta av ledningarna till önskad längd, anslut dem till kontakterna och kontrollera att signalerna är korrekta.
• Efter anslutning, stäng locket, dra åt skruvarna och kontrollera att kabeln inte är mekaniskt belastad i locket.
• Använd skruvar/muttrar för att fästa kontakten ordentligt vid anslutning till motståndsstycket.

Säkerhetsmeddelande

• Produkten är avsedd för signal- och dataanslutning; koppla bort enheten från strömmen före hantering.
• Se till att ansluta stiften korrekt enligt det gränssnitt som används för att undvika att skada de anslutna enheterna.
• Undvik kortslutningar mellan ledare och kontakter med ledande delar av höljet.
