Audioverstärkermodul XH-M145, Klasse D, Stereo, YD138-E

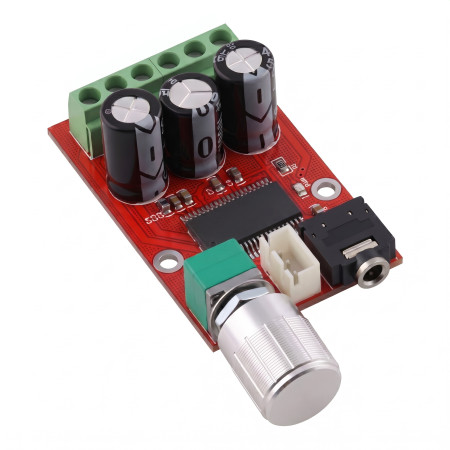

Das kompakte Zweikanal-Audioverstärkermodul XH-M145 dient zur Verstärkung analoger Audiosignale mit niedrigem Pegel für passive Lautsprecher. Das Modul verwendet den integrierten Schaltkreis YD138-E und arbeitet in Klasse D. Es verfügt über ein Drehpotentiometer zur Lautstärkeregelung, eine Schraubklemmenleiste für die Stromversorgung und die Lautsprecherausgänge sowie einen Audioeingang auf der Platine.

Technische Spezifikationen

• Modell: XH-M145
• Gerätetyp: Stereo-Audioverstärkermodul
• Verstärkerbetriebsklasse: D
• Verwendeter IC: YD138-E
• Anzahl der Kanäle: 2
• Empfohlene Stromversorgung: 12 V DC / 1,5 A
• Betriebsspannungsbereich: DC 9 bis 14 V
• Nennausgangsleistung: 2 x 8 W an 8 Ohm Last
• Angegebene Ausgangsleistung: 2 x 12 W an 4 Ohm Last
• Modulabmessungen: 58 x 36 x 21 mm ohne Potentiometerüberstand
• Audioeingang: Anschluss auf der Platine
• Ausgänge und Stromversorgung: Schraubklemmenblock
• Anschlussbezeichnungen auf der Platine: L-OUT, +12V, GND, R-OUT

Funktionen und Merkmale

• Stereo-Design für linken und rechten Kanal.
• Ein integriertes Potentiometer ermöglicht die direkte Lautstärkeregelung am Modul.
• Kompakte Leiterplatte mit Befestigungslöchern zur mechanischen Montage.
• Ausgestattet mit Elektrolytkondensatoren und einer Leistungsverstärkerschaltung in einem Modul.
• Gemäß der beigefügten Beschreibung umfasst die Schaltung einen Überstromschutz, einen thermischen Schutz und eine Rauschunterdrückung.

Ideal für

• In kleinere Audiogeräte integriert.
• Aktivlautsprecherprojekte mit Gleichstromversorgung.
• Hobbyelektronik und Prototyping einfacher Stereo-Audiosysteme.
• Computer- oder Multimedia-Audioanwendungen mit externen passiven Lautsprechern.

Packungsinhalt

• 1x XH-M145 Audioverstärkermodul
• 1x Potentiometer-Reglerknopf
• 1x Unterlegscheibe
• 1x Befestigungsmutter

Warum sollten Sie sich für dieses Produkt entscheiden?

• Eindeutig als Modell XH-M145 bezeichnet, mit der erwähnten Verstärkerschaltung YD138-E.
• Stereo-Verstärker im Kompaktformat, geeignet zur Integration in kleinere Geräte.
• Niederspannungs-Gleichstromversorgung für gängige Gleichstromanwendungen.
• Durch den direkten Anschluss von Netzteil und Lautsprechern an den Klemmen wird die Verkabelung vereinfacht.
• Die Lautstärkeregelung ist Teil des Moduls und benötigt kein separates Bedienelement.

Installations- und Bedienungsanleitung

• Beachten Sie die Polarität des Stromanschlusses an den Klemmen +12V und GND.
• Schließen Sie die Lautsprecher an die Ausgänge an, die für den linken und rechten Kanal gekennzeichnet sind.
• Installieren Sie das Modul in einem Bereich mit ausreichender Wärmeableitung.
• Führe das Audioeingangssignal über den Eingangsanschluss auf der Platine ein.
• Vor dem Anschließen oder Trennen von Kabeln die Stromzufuhr unterbrechen.

Sicherheitshinweis

• Ausgelegt für die Niederspannungs-Gleichstromversorgung innerhalb des angegebenen Bereichs.
• Eine falsche Polaritätsverbindung oder ein Kurzschluss am Ausgang kann das Modul beschädigen.
• Die Komponenten können sich während des Betriebs erhitzen. Decken Sie das Modul daher nicht ab und installieren Sie es nicht ohne geeignete Trennung auf einer brennbaren Oberfläche.
• Die Installation und der Anschluss dürfen nur bei unterbrochener Stromversorgung durchgeführt werden.
• Bei dem Produkt handelt es sich um ein zur Installation vorgesehenes elektronisches Modul, nicht um ein separat verpacktes Endgerät.
