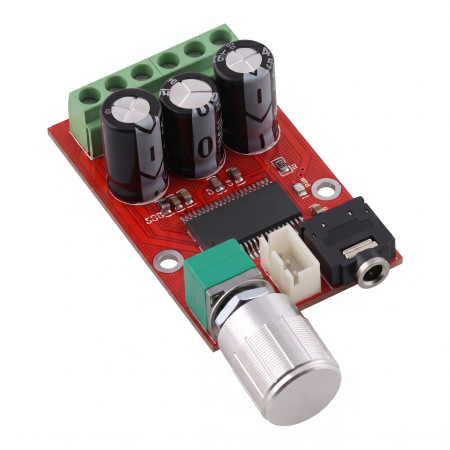

Modul avdio ojačevalnika XH-M145, razred D, stereo, YD138-E

Kompaktni dvokanalni avdio ojačevalni modul XH-M145 je zasnovan za ojačanje nizkonivojskih analognih avdio signalov za pasivne zvočnike. Modul uporablja integrirano vezje YD138-E in deluje v razredu D. Opremljen je z vrtljivim potenciometrom za regulacijo glasnosti, vijačnim priključnim blokom za napajanje in izhode za zvočnike ter avdio vhodnim priključkom na plošči.

Tehnične specifikacije

• Model: XH-M145
• Vrsta naprave: stereo avdio ojačevalni modul
• Delovni razred ojačevalnika: D
• Uporabljeno integrirano vezje: YD138-E
• Število kanalov: 2
• Priporočeno napajanje: 12 V DC / 1,5 A
• Delovno območje napetosti: DC 9 do 14 V
• Deklarirana izhodna moč: 2 x 8 W pri obremenitvi 8 ohmov
• Deklarirana izhodna moč: 2 x 12 W pri obremenitvi 4 ohmov
• Dimenzije modula: 58 x 36 x 21 mm brez izbočenega dela potenciometra
• Vhod za avdio signal: priključek na plošči
• Izhodi in napajanje: vijačni priključni blok
• Oznake priključkov na plošči: L-OUT, +12V, GND, R-OUT

Funkcije in lastnosti

• Stereo zasnova za levi in desni kanal.
• Vgrajen potenciometer omogoča neposredno regulacijo glasnosti na modulu.
• Kompaktna tiskana vezja z montažnimi luknjami za mehansko pritrditev.
• Opremljen z elektrolitskimi kondenzatorji in vezjem ojačevalnika moči v enem modulu.
• Glede na priloženi opis vezje vključuje zaščito pred preobremenitvijo, toplotno zaščito in dušenje šuma.

Idealno za

• Vgrajeno v manjše avdio naprave.
• Projektorji zvočnikov z napajanjem iz enosmernega toka.
• Hobi elektronika in izdelava prototipov preprostih stereo avdio sistemov.
• Računalniške ali multimedijske avdio aplikacije z zunanjimi pasivnimi zvočniki.

Vsebina paketa

• 1x modul avdio ojačevalnika XH-M145
• 1x gumb za upravljanje potenciometra
• 1x podložka
• 1x pritrdilna matica

Zakaj izbrati ta izdelek?

• Jasno označen model XH-M145 z omenjenim ojačevalnim vezjem YD138-E.
• Stereo ojačevalnik v kompaktni obliki, primeren za integracijo v manjše naprave.
• Nizkonapetostni napajalnik enosmerne napetosti za uporabo v običajnih enosmernih aplikacijah.
• Neposredna priključitev napajalnika in zvočnikov na terminale olajša ožičenje.
• Regulacija glasnosti je del modula in ne zahteva ločenega krmilnega elementa.

Navodila za namestitev in uporabo

• Upoštevajte polarnost napajalnih priključkov +12V in GND.
• Zvočnike priključite na izhoda, označena za levi in desni kanal.
• Modul namestite na mesto z zadostnim odvajanjem toplote.
• Vhodni zvočni signal napajajte skozi vhodni priključek na plošči.
• Pred priklopom ali odklopom žic izklopite napajanje.

Varnostno obvestilo

• Zasnovan za nizkonapetostno enosmerno napajanje znotraj določenega območja.
• Napačna polarnost ali kratek stik na izhodu lahko povzroči poškodbo modula.
• Med delovanjem se lahko komponente segrejejo, zato modula ne pokrivajte in ga ne nameščajte na vnetljivo površino brez ustrezne ločitve.
• Namestitev in priklop izvajajte le, ko je napajanje odklopljeno.
• Izdelek je elektronski modul, namenjen za vgradnjo, ne pa ločeno pokrita terminalna naprava.
