Modulo amplificatore audio XH-M145, classe D, stereo, YD138-E

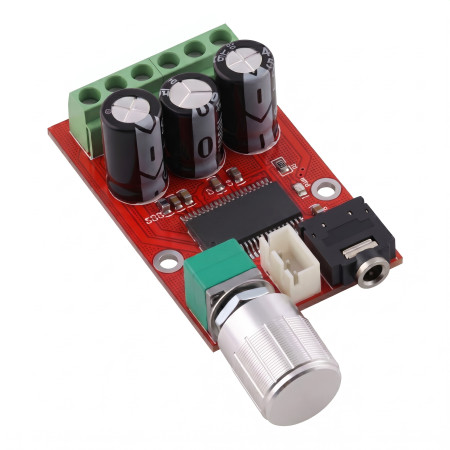

Il modulo amplificatore audio a due canali compatto XH-M145 è progettato per amplificare segnali audio analogici di basso livello per altoparlanti passivi. Il modulo utilizza il circuito integrato YD138-E e opera in classe D. È dotato di un potenziometro rotativo per il controllo del volume, una morsettiera a vite per l'alimentazione e le uscite per gli altoparlanti e un connettore di ingresso audio sulla scheda.

Specifiche tecniche

• Modello: XH-M145
• Tipo di dispositivo: modulo amplificatore audio stereo
• Classe operativa dell'amplificatore: D
• Circuito integrato utilizzato: YD138-E
• Numero di canali: 2
• Alimentazione consigliata: 12 V CC / 1,5 A
• Tensione di funzionamento: da 9 a 14 V CC
• Potenza di uscita dichiarata: 2 x 8 W su carico di 8 ohm
• Potenza di uscita dichiarata: 2 x 12 W su carico di 4 ohm
• Dimensioni del modulo: 58 x 36 x 21 mm senza sporgenza del potenziometro
• Ingresso segnale audio: connettore sulla scheda
• Uscite e alimentazione: morsettiera a vite
• Marcatura dei terminali sulla scheda: L-OUT, +12V, GND, R-OUT

Funzioni e caratteristiche

• Progettazione stereo per i canali sinistro e destro.
• Un potenziometro integrato consente il controllo diretto del volume sul modulo.
• Circuito stampato compatto con fori di montaggio per il fissaggio meccanico.
• Dotato di condensatori elettrolitici e circuito amplificatore di potenza in un unico modulo.
• Secondo la descrizione allegata, il circuito include protezione da sovracorrente, protezione termica e soppressione del rumore.

Ideale per

• Integrato in dispositivi audio di dimensioni ridotte.
• Progetti di altoparlanti amplificati con alimentazione in corrente continua.
• Elettronica per hobby e prototipazione di semplici sistemi audio stereo.
• Applicazioni audio per computer o dispositivi multimediali con altoparlanti passivi esterni.

Contenuto della confezione

• 1 modulo amplificatore audio XH-M145
• 1 manopola di controllo del potenziometro
• 1 rondella
• 1 dado di fissaggio

Perché scegliere questo prodotto?

• Modello chiaramente identificato come XH-M145 con il circuito amplificatore YD138-E menzionato.
• Amplificatore stereo in formato compatto, ideale per l'integrazione in dispositivi di dimensioni ridotte.
• Alimentatore a bassa tensione CC per l'utilizzo in comuni applicazioni in corrente continua.
• Il collegamento diretto tra l'alimentatore e gli altoparlanti semplifica il cablaggio.
• Il controllo del volume è integrato nel modulo e non richiede un elemento di controllo separato.

Istruzioni di installazione e funzionamento

• Osservare la polarità del collegamento di alimentazione sui terminali +12V e GND.
• Collega gli altoparlanti alle uscite contrassegnate per i canali sinistro e destro.
• Installare il modulo in un'area con sufficiente dissipazione del calore.
• Inviare il segnale audio in ingresso tramite il connettore di ingresso sulla scheda.
• Scollegare l'alimentazione prima di collegare o scollegare i cavi.

Avviso di sicurezza

• Progettato per l'alimentazione in corrente continua a bassa tensione entro l'intervallo specificato.
• Un collegamento con polarità errata o un cortocircuito in uscita possono danneggiare il modulo.
• I componenti potrebbero surriscaldarsi durante il funzionamento, pertanto non coprire il modulo né installarlo su una superficie infiammabile senza un'adeguata separazione.
• Eseguire l'installazione e il collegamento solo quando l'alimentazione elettrica è scollegata.
• Il prodotto è un modulo elettronico destinato all'installazione, non un dispositivo terminale con involucro separato.
