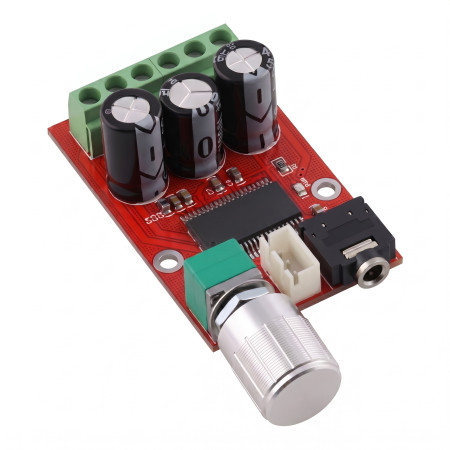

Module amplificateur audio XH-M145, classe D, stéréo, YD138-E

Le module amplificateur audio compact à deux canaux XH-M145 est conçu pour amplifier les signaux audio analogiques de faible niveau destinés aux enceintes passives. Ce module utilise le circuit intégré YD138-E et fonctionne en classe D. Il est équipé d'un potentiomètre rotatif pour le réglage du volume, d'un bornier à vis pour l'alimentation et les sorties vers les enceintes, ainsi que d'un connecteur d'entrée audio sur la carte.

Spécifications techniques

• Modèle : XH-M145
• Type d'appareil : module d'amplificateur audio stéréo
• Classe de fonctionnement de l'amplificateur : D
• Circuit intégré utilisé : YD138-E
• Nombre de canaux : 2
• Alimentation recommandée : 12 V CC / 1,5 A
• Plage de tension de fonctionnement : 9 à 14 V CC
• Puissance de sortie déclarée : 2 x 8 W sous une charge de 8 ohms
• Puissance de sortie déclarée : 2 x 12 W sous une charge de 4 ohms
• Dimensions du module : 58 x 36 x 21 mm sans la saillie du potentiomètre
• Entrée du signal audio : connecteur sur la carte
• Sorties et alimentation : bornier à vis
• Marquages des bornes sur la carte : L-OUT, +12V, GND, R-OUT

Fonctions et caractéristiques

• Conception stéréo pour les canaux gauche et droit.
• Un potentiomètre intégré permet un contrôle direct du volume sur le module.
• Circuit imprimé compact avec trous de fixation pour montage mécanique.
• Doté de condensateurs électrolytiques et d'un circuit amplificateur de puissance dans un seul module.
• Selon la description ci-jointe, le circuit comprend une protection contre les surintensités, une protection thermique et une suppression du bruit.

Idéal pour

• Intégré aux petits appareils audio.
• Projets d'enceintes amplifiées fonctionnant en courant continu.
• Électronique de loisir et prototypage de systèmes audio stéréo simples.
• Applications audio informatiques ou multimédias avec haut-parleurs passifs externes.

Contenu de l'emballage

• 1 module d'amplificateur audio XH-M145
• 1 bouton de commande de potentiomètre
• 1 rondelle
• 1 écrou de fixation

Pourquoi choisir ce produit ?

• Modèle clairement désigné XH-M145 avec le circuit amplificateur YD138-E mentionné.
• Amplificateur stéréo au format compact, adapté à l'intégration dans des appareils de petite taille.
• Alimentation basse tension continue pour une utilisation dans les applications CC courantes.
• Le raccordement direct de l'alimentation et des haut-parleurs aux bornes simplifie le câblage.
• Le contrôle du volume fait partie intégrante du module et ne nécessite pas d'élément de contrôle séparé.

Instructions d'installation et d'utilisation

• Respectez la polarité de la connexion d'alimentation sur les bornes +12V et GND.
• Branchez les haut-parleurs aux sorties marquées pour les canaux gauche et droit.
• Installez le module dans une zone bénéficiant d'une dissipation thermique suffisante.
• Faites passer le signal audio d'entrée via le connecteur d'entrée de la carte.
• Coupez l'alimentation électrique avant de brancher ou de débrancher des fils.

Avis de sécurité

• Conçu pour une alimentation CC basse tension dans la plage spécifiée.
• Un branchement à polarité incorrecte ou un court-circuit à la sortie peut endommager le module.
• Les composants peuvent devenir chauds pendant le fonctionnement ; par conséquent, ne couvrez pas le module et ne l'installez pas sur une surface inflammable sans séparation appropriée.
• N’effectuez l’installation et le raccordement que lorsque l’alimentation électrique est coupée.
• Ce produit est un module électronique destiné à être installé, et non un terminal emballé séparément.
