Modul audio pojačala XH-M145, klasa D, stereo, YD138-E

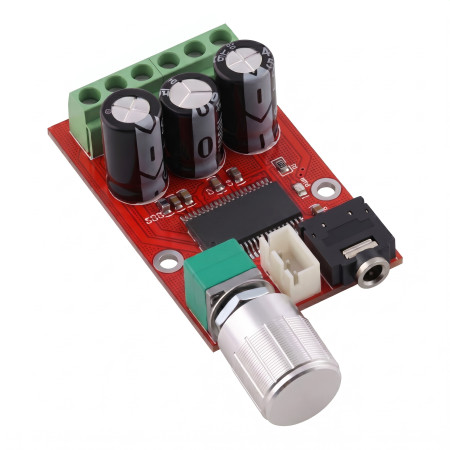

Kompaktni dvokanalni modul audio pojačala XH-M145 dizajniran je za pojačavanje analognih audio signala niske razine za pasivne zvučnike. Modul koristi integrirani krug YD138-E i radi u klasi D. Opremljen je rotacijskim potenciometrom za kontrolu glasnoće, vijčanim terminalnim blokom za napajanje i izlaze za zvučnike te audio ulaznim konektorom na ploči.

Tehničke specifikacije

• Model: XH-M145
• Vrsta uređaja: stereo audio modul pojačala
• Radna klasa pojačala: D
• Korišteni IC: YD138-E
• Broj kanala: 2
• Preporučeno napajanje: 12 V DC / 1,5 A
• Radni napon: DC 9 do 14 V
• Deklarirana izlazna snaga: 2 x 8 W pri opterećenju od 8 oma
• Deklarirana izlazna snaga: 2 x 12 W pri opterećenju od 4 oma
• Dimenzije modula: 58 x 36 x 21 mm bez izbočenja potenciometra
• Ulaz audio signala: konektor na ploči
• Izlazi i napajanje: vijčani terminalni blok
• Oznake terminala na ploči: L-OUT, +12V, GND, R-OUT

Funkcije i značajke

• Stereo dizajn za lijevi i desni kanal.
• Integrirani potenciometar omogućuje izravnu kontrolu glasnoće na modulu.
• Kompaktna tiskana ploča s montažnim otvorima za mehaničko pričvršćivanje.
• Opremljen elektrolitičkim kondenzatorima i sklopom pojačala snage u jednom modulu.
• Prema priloženom opisu, strujni krug uključuje zaštitu od prekomjerne struje, toplinsku zaštitu i suzbijanje šuma.

Idealno za

• Ugrađeno u manje audio uređaje.
• Projekti zvučnika s napajanjem istosmjernom strujom.
• Hobi elektronika i izrada prototipova jednostavnih stereo audio sustava.
• Računalne ili multimedijske audio aplikacije s vanjskim pasivnim zvučnicima.

Sadržaj paketa

• 1x XH-M145 modul audio pojačala
• 1x potenciometarska upravljačka ručka
• 1x podloška
• 1x matica za pričvršćivanje

Zašto odabrati ovaj proizvod?

• Jasno označeni model XH-M145 sa spomenutim YD138-E pojačavačkim krugom.
• Stereo pojačalo kompaktnog formata pogodnog za integraciju u manje uređaje.
• Niskonaponsko napajanje istosmjerne struje za korištenje u uobičajenim istosmjernim primjenama.
• Izravno spajanje napajanja i zvučnika na terminale olakšava ožičenje.
• Kontrola glasnoće je dio modula i ne zahtijeva zaseban upravljački element.

Upute za instalaciju i uporabu

• Obratite pozornost na polaritet priključka napajanja na +12V i GND terminalima.
• Spojite zvučnike na izlaze označene za lijevi i desni kanal.
• Modul postavite na mjesto s dovoljnim odvođenjem topline.
• Provedite ulazni audio signal kroz ulazni konektor na ploči.
• Isključite napajanje prije spajanja ili odspajanja žica.

Sigurnosna obavijest

• Dizajnirano za niskonaponsko istosmjerno napajanje unutar navedenog raspona.
• Nepravilan polaritet spajanja ili kratki spoj na izlazu mogu oštetiti modul.
• Komponente se mogu zagrijati tijekom rada, stoga nemojte prekrivati modul niti ga postavljati na zapaljivu površinu bez odgovarajućeg odvajanja.
• Instalaciju i spajanje provodite samo kada je napajanje isključeno.
• Proizvod je elektronički modul namijenjen za ugradnju, a ne zasebno zaštićeni terminalni uređaj.
