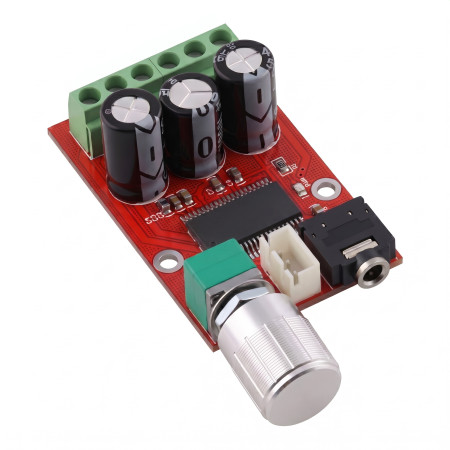

Audio zosilňovač modul XH-M145, trieda D, stereo, YD138-E

Kompaktný dvojkanálový audio zosilňovačový modul XH-M145 je určený na zosilnenie nízkoúrovňového analógového audio signálu pre pasívne reproduktory. Modul využíva integrovaný obvod YD138-E a pracuje v triede D. Je osadený otočným potenciometrom pre reguláciu hlasitosti, skrutkovacou svorkovnicou pre napájanie a výstupmi k reproduktorom a vstupným audio konektorom na doske.

Technické špecifikácie

• Model: XH-M145
• Typ zariadenia: stereo audio zosilňovačový modul
• Pracovná trieda zosilňovača: D
• Použitý integrovaný obvod: YD138-E
• Počet kanálov: 2
• Odporúčané napájanie: 12 V DC / 1,5 A
• Rozsah pracovného napätia: DC 9 až 14 V
• Deklarovaný výstupný výkon: 2 x 8 W pri záťaži 8 ohm
• Deklarovaný výstupný výkon: 2 x 12 W pri záťaži 4 ohm
• Rozmery modulu: 58 x 36 x 21 mm bez presahu potenciometra
• Vstup audio signálu: konektor na doske
• Výstupy a napájanie: skrutkovacia svorkovnica
• Označenie svoriek na doske: L-OUT, +12V, GND, R-OUT

Funkcie a vlastnosti

• Stereo prevedenie pre ľavý a pravý kanál.
• Integrovaný potenciometer umožňuje priamu reguláciu hlasitosti na module.
• Kompaktná doska plošných spojov s montážnymi otvormi na mechanické uchytenie.
• Osadené elektrolytickými kondenzátormi a výkonovým zosilňovacím obvodom v jednom module.
• Podľa priloženého popisu je súčasťou obvodu ochrana proti nadprúdu, tepelná ochrana a potlačenie šumu.

Ideálne pre

• Vstavanie do menších audio zariadení.
• Napájané reproduktorové projekty s DC napájaním.
• Hobby elektroniku a prototypovanie jednoduchých stereo audio zostáv.
• Počítačové alebo multimediálne audio aplikácie s externými pasívnymi reproduktormi.

Obsah balenia

• 1x modul audio zosilňovača XH-M145
• 1x ovládací gombík potenciometra
• 1x podložka
• 1x upevňovacia matica

Prečo zvoliť tento produkt

• Jasne určený model XH-M145 s uvedeným zosilňovacím obvodom YD138-E.
• Stereo zosilňovač v kompaktnom formáte vhodnom pre integráciu do menších zariadení.
• Napájanie nízkym jednosmerným napätím na použitie v bežných DC aplikáciách.
• Priame svorkové pripojenie napájania a reproduktorov uľahčuje zapojenie.
• Regulácia hlasitosti je súčasťou modulu a nevyžaduje samostatný ovládací prvok.

Pokyny na inštaláciu a prevádzku

• Dodržte polaritu napájacieho pripojenia na svorkách +12V a GND.
• Reproduktory pripájajte na výstupy označené pre ľavý a pravý kanál.
• Modul inštalujte do priestoru s dostatočným odvodom tepla.
• Vstupný audio signál privádzajte cez vstupný konektor na doske.
• Pred zapojením alebo odpojením vodičov odpojte napájanie.

Bezpečnostné upozornenie

• Určené pre nízkonapäťové DC napájanie v uvedenom rozsahu.
• Nesprávne zapojenie polarity alebo skrat na výstupe môže spôsobiť poškodenie modulu.
• Pri prevádzke môže dochádzať k zahrievaniu súčiastok, preto modul nezakrývajte a neinštalujte na horľavý podklad bez vhodného oddelenia.
• Montáž a zapojenie vykonávajte iba pri odpojenom napájaní.
• Produkt je elektronický modul určený na zabudovanie, nie samostatne kryté koncové zariadenie.
