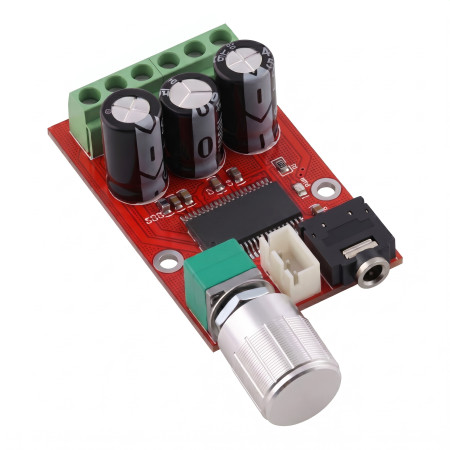

Lydforstærkermodul XH-M145, klasse D, stereo, YD138-E

Det kompakte tokanals lydforstærkermodul XH-M145 er designet til at forstærke analoge lydsignaler på lavt niveau til passive højttalere. Modulet bruger det integrerede YD138-E-kredsløb og fungerer i klasse D. Det er udstyret med et drejepotentiometer til lydstyrkekontrol, en skrueklemme til strømforsyning og udgange til højttalere samt et lydindgangsstik på printkortet.

Tekniske specifikationer

• Model: XH-M145
• Enhedstype: stereolydforstærkermodul
• Forstærkerens driftsklasse: D
• Anvendt IC: YD138-E
• Antal kanaler: 2
• Anbefalet strømforsyning: 12 V DC / 1,5 A
• Arbejdsspændingsområde: DC 9 til 14 V
• Deklareret udgangseffekt: 2 x 8 W ved 8 ohm belastning
• Deklareret udgangseffekt: 2 x 12 W ved 4 ohm belastning
• Modulmål: 58 x 36 x 21 mm uden potentiometerfremspring
• Lydsignalindgang: stik på printpladen
• Udgange og strømforsyning: skrueklemme
• Terminalmarkeringer på printkortet: L-OUT, +12V, GND, R-OUT

Funktioner og egenskaber

• Stereodesign til venstre og højre kanal.
• Et integreret potentiometer muliggør direkte lydstyrkekontrol på modulet.
• Kompakt printkort med monteringshuller til mekanisk fastgørelse.
• Udstyret med elektrolytkondensatorer og et effektforstærkerkredsløb i ét modul.
• Ifølge den vedhæftede beskrivelse inkluderer kredsløbet overstrømsbeskyttelse, termisk beskyttelse og støjdæmpning.

Ideel til

• Indbygget i mindre lydenheder.
• Aktive højttalerprojekter med jævnstrøm.
• Hobbyelektronik og prototyping af simple stereolydsystemer.
• Computer- eller multimedielydapplikationer med eksterne passive højttalere.

Pakkens indhold

• 1x XH-M145 lydforstærkermodul
• 1x potentiometerknap
• 1x skive
• 1x fastgørelsesmøtrik

Hvorfor vælge dette produkt?

• Tydelig betegnet model XH-M145 med det nævnte YD138-E forstærkerkredsløb.
• Stereoforstærker i et kompakt format, der er egnet til integration i mindre enheder.
• Lav DC-strømforsyning til brug i almindelige DC-applikationer.
• Direkte terminaltilslutning af strømforsyning og højttalere gør ledningsføringen nem.
• Lydstyrkekontrollen er en del af modulet og kræver ikke et separat kontrolelement.

Installations- og betjeningsvejledning

• Overhold polariteten af strømtilslutningen på +12V- og GND-terminalerne.
• Tilslut højttalerne til de udgange, der er markeret til venstre og højre kanal.
• Installer modulet et sted med tilstrækkelig varmeafledning.
• Før indgangslydsignalet gennem indgangsstikket på kortet.
• Afbryd strømmen, før du tilslutter eller frakobler ledninger.

Sikkerhedsmeddelelse

• Designet til lavspændings-DC-strømforsyning inden for det specificerede område.
• Forkert polaritetstilslutning eller kortslutning ved udgangen kan forårsage skade på modulet.
• Komponenterne kan blive varme under drift, så dæk ikke modulet til eller installer det på en brandbar overflade uden passende adskillelse.
• Udfør kun montering og tilslutning, når strømforsyningen er afbrudt.
• Produktet er et elektronisk modul beregnet til installation, ikke en separat overdækket terminalenhed.
