Äänenvahvistinmoduuli XH-M145, D-luokka, stereo, YD138-E

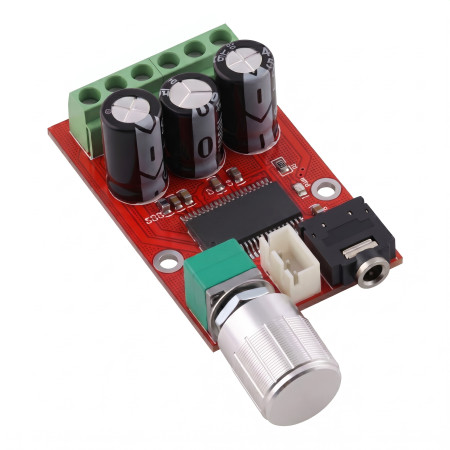

Kompakti kaksikanavainen äänivahvistinmoduuli XH-M145 on suunniteltu vahvistamaan passiivikaiuttimien matalatasoisia analogisia äänisignaaleja. Moduuli käyttää YD138-E-integroitua piiriä ja toimii D-luokassa. Se on varustettu pyörivällä potentiometrillä äänenvoimakkuuden säätöä varten, ruuviliittimellä virransyöttöä ja kaiuttimien lähtöjä varten sekä äänituloliittimellä piirilevyllä.

Tekniset tiedot

• Malli: XH-M145
• Laitetyyppi: stereoäänen vahvistinmoduuli
• Vahvistimen käyttöluokka: D
• Käytetty mikropiiri: YD138-E
• Kanavien lukumäärä: 2
• Suositeltu virtalähde: 12 V DC / 1,5 A
• Käyttöjännitealue: DC 9–14 V
• Ilmoitettu lähtöteho: 2 x 8 W 8 ohmin kuormalla
• Ilmoitettu lähtöteho: 2 x 12 W 4 ohmin kuormalla
• Moduulin mitat: 58 x 36 x 21 mm ilman potentiometrin uloketta
• Äänisignaalin tulo: liitin piirilevyllä
• Lähdöt ja virransyöttö: ruuviliitin
• Liitinmerkinnät piirilevyllä: L-OUT, +12V, GND, R-OUT

Toiminnot ja ominaisuudet

• Stereosuunnittelu vasemmalle ja oikealle kanavalle.
• Integroitu potentiometri mahdollistaa äänenvoimakkuuden suoran säädön moduulista.
• Kompakti piirilevy, jossa on kiinnitysreiät mekaanista kiinnitystä varten.
• Varustettu elektrolyyttikondensaattoreilla ja tehovahvistinpiirillä yhdessä moduulissa.
• Liitteenä olevan kuvauksen mukaan piiriin kuuluu ylivirtasuojaus, lämpösuojaus ja kohinanvaimennus.

Ihanteellinen

• Sisäänrakennettu pienempiin äänilaitteisiin.
• Aktiivinen kaiutin heijastaa tasavirralla.
• Harrasteelektroniikkaa ja yksinkertaisten stereoäänijärjestelmien prototyyppien tekemistä.
• Tietokone- tai multimediaäänisovellukset, joissa on ulkoiset passiivikaiuttimet.

Pakkauksen sisältö

• 1 x XH-M145 äänenvahvistinmoduuli
• 1x potentiometrin säätönuppi
• 1x pesukone
• 1x kiinnitysmutteri

Miksi valita tämä tuote?

• Selkeästi nimetty malli XH-M145 mainitulla YD138-E-vahvistinpiirillä.
• Kompakti stereovahvistin, joka sopii integroitavaksi pienempiin laitteisiin.
• Matalajännitteinen tasavirtalähde yleisiin tasavirtasovelluksiin.
• Virtalähteen ja kaiuttimien suora liittäminen liittimiin tekee johdotuksesta helppoa.
• Äänenvoimakkuuden säätö on osa moduulia eikä vaadi erillistä ohjauselementtiä.

Asennus- ja käyttöohjeet

• Huomioi +12V- ja GND-liittimien virtaliitännän napaisuus.
• Kytke kaiuttimet vasemmalle ja oikealle kanavalle merkittyihin lähtöihin.
• Asenna moduuli paikkaan, jossa on riittävä lämmönpoisto.
• Syötä tuloaudiosignaali piirilevyn tuloliittimen kautta.
• Katkaise virta ennen johtojen kytkemistä tai irrottamista.

Turvallisuushuomautus

• Suunniteltu matalajännitteiselle tasavirtalähteelle määritellyllä alueella.
• Väärä napaisuuskytkentä tai oikosulku lähdössä voi vahingoittaa moduulia.
• Komponentit voivat kuumentua käytön aikana, joten älä peitä moduulia tai asenna sitä syttyvälle alustalle ilman sopivaa erotusta.
• Suorita asennus ja kytkentä vain, kun virtalähde on irrotettu.
• Tuote on asennettavaksi tarkoitettu elektroninen moduuli, ei erikseen suojattu päätelaite.
