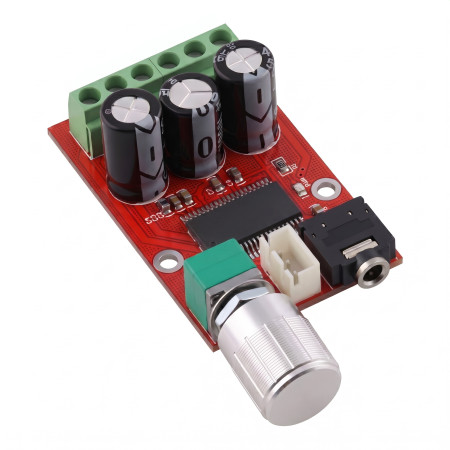

Ljudförstärkarmodul XH-M145, klass D, stereo, YD138-E

Den kompakta tvåkanaliga ljudförstärkarmodulen XH-M145 är utformad för att förstärka analoga ljudsignaler på låg nivå för passiva högtalare. Modulen använder den integrerade kretsen YD138-E och arbetar i klass D. Den är utrustad med en roterande potentiometer för volymkontroll, en skruvplint för strömförsörjning och utgångar till högtalare, samt en ljudingångskontakt på kortet.

Tekniska specifikationer

• Modell: XH-M145
• Enhetstyp: stereoljudförstärkarmodul
• Förstärkarens driftklass: D
• Använd IC: YD138-E
• Antal kanaler: 2
• Rekommenderad strömförsörjning: 12 V DC / 1,5 A
• Arbetsspänningsområde: DC 9 till 14 V
• Deklarerad uteffekt: 2 x 8 W vid 8 ohms belastning
• Deklarerad uteffekt: 2 x 12 W vid 4 ohms belastning
• Modulmått: 58 x 36 x 21 mm utan potentiometerutstickning
• Ljudsignalingång: kontakt på kortet
• Utgångar och strömförsörjning: skruvplint
• Plintmarkeringar på kortet: L-OUT, +12V, GND, R-OUT

Funktioner och egenskaper

• Stereodesign för vänster och höger kanal.
• En integrerad potentiometer möjliggör direkt volymkontroll på modulen.
• Kompakt kretskort med monteringshål för mekanisk infästning.
• Utrustad med elektrolytkondensatorer och en effektförstärkarkrets i en modul.
• Enligt den bifogade beskrivningen inkluderar kretsen överströmsskydd, termiskt skydd och brusreducering.

Idealisk för

• Inbyggd i mindre ljudenheter.
• Drivna högtalarprojekt med likström.
• Hobbyelektronik och prototyptillverkning av enkla stereoljudsystem.
• Dator- eller multimedialjudapplikationer med externa passiva högtalare.

Paketinnehåll

• 1x XH-M145 ljudförstärkarmodul
• 1x potentiometerkontrollknapp
• 1x bricka
• 1x fästmutter

Varför välja den här produkten?

• Tydligt betecknad modell XH-M145 med den nämnda YD138-E förstärkarkretsen.
• Stereoförstärkare i kompakt format lämplig för integration i mindre enheter.
• Lågspänningsströmförsörjning för användning i vanliga likströmstillämpningar.
• Direkt anslutning av strömförsörjning och högtalare gör kabeldragningen enkel.
• Volymkontrollen är en del av modulen och kräver ingen separat kontrollenhet.

Installations- och bruksanvisning

• Observera polariteten på strömanslutningen på +12V- och GND-terminalerna.
• Anslut högtalarna till utgångarna som är markerade för vänster och höger kanal.
• Installera modulen i ett område med tillräcklig värmeavledning.
• Mata ingångsljudsignalen genom ingångskontakten på kortet.
• Koppla bort strömmen innan du ansluter eller kopplar bort kablar.

Säkerhetsmeddelande

• Konstruerad för lågspännings-likströmförsörjning inom det angivna området.
• Felaktig polaritetsanslutning eller kortslutning vid utgången kan orsaka skador på modulen.
• Komponenterna kan bli varma under drift, så täck inte över modulen eller installera den på en brandfarlig yta utan lämplig separering.
• Utför endast installation och anslutning när strömförsörjningen är frånkopplad.
• Produkten är en elektronisk modul avsedd för installation, inte en separat täckt terminalenhet.
