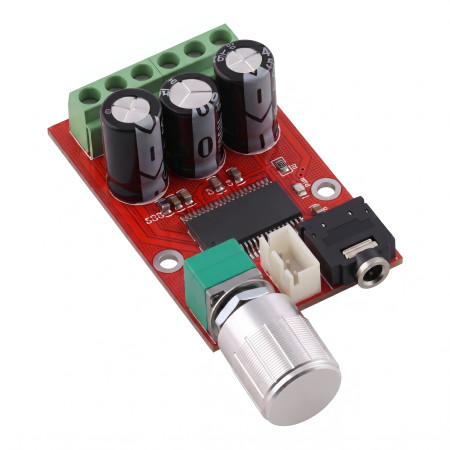

Moduł wzmacniacza audio XH-M145, klasa D, stereo, YD138-E

Kompaktowy, dwukanałowy moduł wzmacniacza audio XH-M145 został zaprojektowany do wzmacniania analogowych sygnałów audio o niskim poziomie w głośnikach pasywnych. Moduł wykorzystuje układ scalony YD138-E i pracuje w klasie D. Wyposażony jest w obrotowy potencjometr do regulacji głośności, blok zacisków śrubowych do zasilania i wyjść głośnikowych oraz złącze wejściowe audio na płytce.

Dane techniczne

• Model: XH-M145
• Typ urządzenia: moduł wzmacniacza audio stereo
• Klasa operacyjna wzmacniacza: D
• Zastosowany układ scalony: YD138-E
• Liczba kanałów: 2
• Zalecane zasilanie: 12 V DC / 1,5 A
• Zakres napięcia roboczego: DC 9 do 14 V
• Deklarowana moc wyjściowa: 2 x 8 W przy obciążeniu 8 omów
• Deklarowana moc wyjściowa: 2 x 12 W przy obciążeniu 4 omów
• Wymiary modułu: 58 x 36 x 21 mm bez wystającego potencjometru
• Wejście sygnału audio: złącze na płytce
• Wyjścia i zasilanie: listwa zaciskowa śrubowa
• Oznaczenia zacisków na płytce: L-OUT, +12V, GND, R-OUT

Funkcje i cechy

• Konstrukcja stereo dla kanału lewego i prawego.
• Zintegrowany potencjometr umożliwia bezpośrednią regulację głośności w module.
• Kompaktowa płytka drukowana z otworami montażowymi do mocowania mechanicznego.
• Wyposażony w kondensatory elektrolityczne i układ wzmacniacza mocy w jednym module.
• Zgodnie z załączonym opisem obwód obejmuje zabezpieczenie nadprądowe, zabezpieczenie termiczne i tłumienie zakłóceń.

Idealny dla

• Wbudowany w mniejsze urządzenia audio.
• Projekty głośników zasilanych prądem stałym.
• Zajmuje się elektroniką hobbystyczną i prototypowaniem prostych systemów audio stereo.
• Komputerowe lub multimedialne aplikacje audio z zewnętrznymi głośnikami pasywnymi.

Zawartość opakowania

• 1x moduł wzmacniacza audio XH-M145
• 1x pokrętło potencjometru
• 1x podkładka
• 1x nakrętka mocująca

Dlaczego warto wybrać ten produkt?

• Wyraźnie oznaczony model XH-M145 z wymienionym układem wzmacniacza YD138-E.
• Wzmacniacz stereo o kompaktowym formacie, umożliwiający integrację z mniejszymi urządzeniami.
• Zasilacz niskiego napięcia stałego do stosowania w typowych zastosowaniach prądu stałego.
• Bezpośrednie podłączenie zasilacza i głośników ułatwia okablowanie.
• Regulacja głośności jest częścią modułu i nie wymaga osobnego elementu sterującego.

Instrukcja instalacji i obsługi

• Należy zwrócić uwagę na biegunowość podłączenia zasilania na zaciskach +12V i GND.
• Podłącz głośniki do wyjść oznaczonych dla kanału lewego i prawego.
• Moduł należy zamontować w miejscu zapewniającym odpowiednie odprowadzanie ciepła.
• Doprowadź sygnał wejściowy audio przez złącze wejściowe na płytce.
• Przed podłączaniem lub odłączaniem przewodów należy odłączyć zasilanie.

Informacja o bezpieczeństwie

• Zaprojektowany do zasilania prądem stałym niskiego napięcia w określonym zakresie.
• Nieprawidłowe podłączenie biegunów lub zwarcie na wyjściu może spowodować uszkodzenie modułu.
• Podczas pracy podzespoły mogą się nagrzewać, dlatego nie należy przykrywać modułu ani instalować go na powierzchniach łatwopalnych bez zachowania odpowiedniego odstępu.
• Instalację i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
• Produkt jest modułem elektronicznym przeznaczonym do instalacji, a nie oddzielnie osłoniętym urządzeniem końcowym.
