Módulo amplificador de audio XH-M145, clase D, estéreo, YD138-E

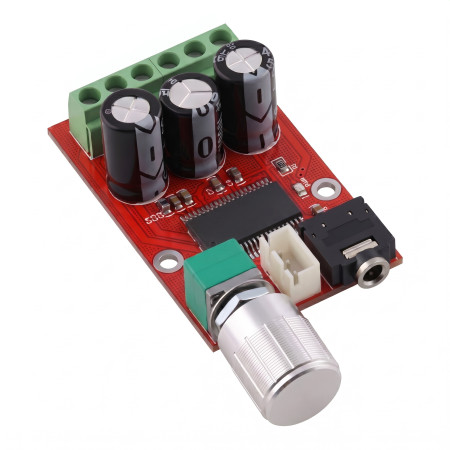

El módulo amplificador de audio compacto de dos canales XH-M145 está diseñado para amplificar señales de audio analógicas de bajo nivel para altavoces pasivos. El módulo utiliza el circuito integrado YD138-E y funciona en clase D. Está equipado con un potenciómetro giratorio para el control de volumen, un bloque de terminales de tornillo para la alimentación y las salidas a los altavoces, y un conector de entrada de audio en la placa.

Especificaciones técnicas

• Modelo: XH-M145
• Tipo de dispositivo: módulo amplificador de audio estéreo
• Clase de funcionamiento del amplificador: D
• Circuito integrado utilizado: YD138-E
• Número de canales: 2
• Fuente de alimentación recomendada: 12 V CC / 1,5 A
• Rango de tensión de funcionamiento: CC de 9 a 14 V
• Potencia de salida declarada: 2 x 8 W con carga de 8 ohmios.
• Potencia de salida declarada: 2 x 12 W con carga de 4 ohmios
• Dimensiones del módulo: 58 x 36 x 21 mm sin la protuberancia del potenciómetro.
• Entrada de señal de audio: conector en la placa
• Salidas y alimentación: bloque de bornes de tornillo
• Marcas de terminales en la placa: L-OUT, +12V, GND, R-OUT

Funciones y características

• Diseño estéreo para los canales izquierdo y derecho.
• Un potenciómetro integrado permite el control directo del volumen en el módulo.
• Placa de circuito impreso compacta con orificios de montaje para fijación mecánica.
• Equipado con condensadores electrolíticos y un circuito amplificador de potencia en un solo módulo.
• Según la descripción adjunta, el circuito incluye protección contra sobrecorriente, protección térmica y supresión de ruido.

Ideal para

• Integrado en dispositivos de audio más pequeños.
• Proyectos de altavoces autoamplificados con alimentación de CC.
• Electrónica para aficionados y creación de prototipos de sistemas de audio estéreo sencillos.
• Aplicaciones de audio para ordenador o multimedia con altavoces pasivos externos.

Contenido del paquete

• 1 módulo amplificador de audio XH-M145
• 1 perilla de control de potenciómetro
• 1 arandela
• 1 tuerca de fijación

¿Por qué elegir este producto?

• Modelo XH-M145 claramente identificado, con el circuito amplificador YD138-E mencionado.
• Amplificador estéreo de formato compacto, ideal para integrar en dispositivos más pequeños.
• Fuente de alimentación de bajo voltaje CC para su uso en aplicaciones de CC comunes.
• La conexión directa de la fuente de alimentación y los altavoces a los terminales facilita el cableado.
• El control de volumen forma parte del módulo y no requiere un elemento de control independiente.

Instrucciones de instalación y funcionamiento

• Observe la polaridad de la conexión de alimentación en los terminales de +12V y GND.
• Conecte los altavoces a las salidas marcadas para los canales izquierdo y derecho.
• Instale el módulo en una zona con suficiente disipación de calor.
• Introduzca la señal de audio a través del conector de entrada de la placa.
• Desconecte la alimentación antes de conectar o desconectar los cables.

Aviso de seguridad

• Diseñado para fuentes de alimentación de CC de bajo voltaje dentro del rango especificado.
• Una conexión con polaridad incorrecta o un cortocircuito en la salida pueden dañar el módulo.
• Los componentes pueden calentarse durante el funcionamiento, por lo que no cubra el módulo ni lo instale sobre una superficie inflamable sin la separación adecuada.
• Realice la instalación y la conexión únicamente cuando la alimentación eléctrica esté desconectada.
• El producto es un módulo electrónico destinado a la instalación, no un dispositivo terminal con cubierta independiente.
