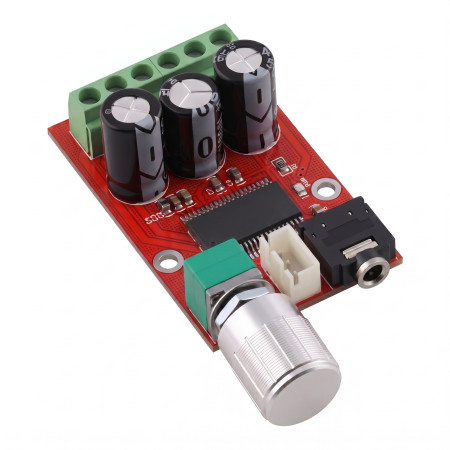

Audio zesilovač modul XH-M145, třída D, stereo, YD138-E

Kompaktní dvoukanálový audio zesilovačový modul XH-M145 je určen pro zesílení nízkoúrovňového analogového audio signálu pro pasivní reproduktory. Modul využívá integrovaný obvod YD138-E a pracuje ve třídě D. Je osazen otočným potenciometrem pro regulaci hlasitosti, šroubovací svorkovnicí pro napájení a výstupy k reproduktorům a vstupním audio konektorem na desce.

Technické specifikace

• Model: XH-M145
• Typ zařízení: stereo audio zesilovačový modul
• Pracovní třída zesilovače: D
• Použitý integrovaný obvod: YD138-E
• Počet kanálů: 2
• Doporučené napájení: 12 V DC / 1,5 A
• Rozsah pracovního napětí: DC 9 až 14 V
• Deklarovaný výstupní výkon: 2 x 8 W při zátěži 8 ohm
• Deklarovaný výstupní výkon: 2 x 12 W při zátěži 4 ohm
• Rozměry modulu: 58 x 36 x 21 mm bez přesahu potenciometru
• Vstup audio signálu: konektor na desce
• Výstupy a napájení: šroubovací svorkovnice
• Označení svorek na desce: L-OUT, +12V, GND, R-OUT

Funkce a vlastnosti

• Stereo provedení pro levý a pravý kanál.
• Integrovaný potenciometr umožňuje přímou regulaci hlasitosti na modulu.
• Kompaktní deska plošných spojů s montážními otvory pro mechanické uchycení.
• Osazeno elektrolytickými kondenzátory a výkonovým zesilovacím obvodem v jednom modulu.
• Podle přiloženého popisu je součástí obvodu ochrana proti nadproudu, tepelná ochrana a potlačení šumu.

Ideální pro

• Vestavbu do menších audio zařízení.
• Napájené reproduktorové projekty s DC napájením.
• Hobby elektroniku a prototypování jednoduchých stereo audio sestav.
• Počítačové nebo multimediální audio aplikace s externími pasivními reproduktory.

Obsah balení

• 1x modul audio zesilovače XH-M145
• 1x ovládací knoflík potenciometru
• 1x podložka
• 1x upevňovací matice

Proč zvolit tento produkt

• Jasně určený model XH-M145 s uvedeným zesilovacím obvodem YD138-E.
• Stereo zesilovač v kompaktním formátu vhodném pro integraci do menších zařízení.
• Napájení nízkým stejnosměrným napětím pro použití v běžných DC aplikacích.
• Přímé svorkové připojení napájení a reproduktorů usnadňuje zapojení.
• Regulace hlasitosti je součástí modulu a nevyžaduje samostatný ovládací prvek.

Pokyny k instalaci a provozu

• Dodržte polaritu napájecího připojení na svorkách +12V a GND.
• Reproduktory připojujte na výstupy označené pro levý a pravý kanál.
• Modul instalujte do prostoru s dostatečným odvodem tepla.
• Vstupní audio signál přivádějte přes vstupní konektor na desce.
• Před zapojením nebo odpojením vodičů odpojte napájení.

Bezpečnostní upozornění

• Určeno pro nízkonapěťové DC napájení v uvedeném rozsahu.
• Nesprávné zapojení polarity nebo zkrat na výstupu může způsobit poškození modulu.
• Při provozu může docházet k zahřívání součástek, proto modul nezakrývejte a neinstalujte na hořlavý podklad bez vhodného oddělení.
• Montáž a zapojení provádějte pouze při odpojeném napájení.
• Produkt je elektronický modul určený k vestavbě, nikoli samostatně kryté koncové zařízení.
