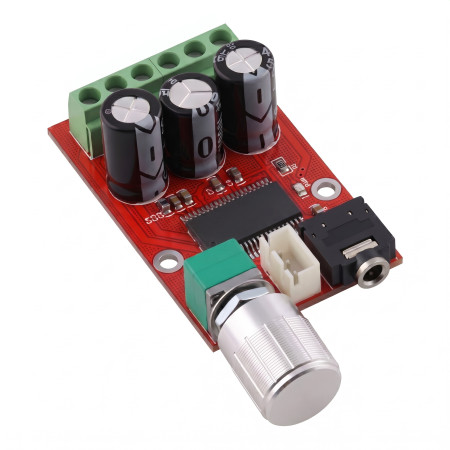

XH-M145 audioerősítő modul, D osztályú, sztereó, YD138-E

A kompakt, kétcsatornás XH-M145 audioerősítő modul passzív hangszórók alacsony szintű analóg audiojeleinek erősítésére szolgál. A modul az YD138-E integrált áramkört használja, és D osztályú üzemmódban működik. Fel van szerelve egy forgó potenciométerrel a hangerőszabályozáshoz, egy csavaros sorkapoccsal a tápellátáshoz és a hangszórók kimeneteihez, valamint egy audio bemeneti csatlakozóval a panelen.

Műszaki adatok

• Modell: XH-M145
• Eszköztípus: sztereó audioerősítő modul
• Erősítő üzemi osztálya: D
• Használt integrált áramkör: YD138-E
• Csatornák száma: 2
• Ajánlott tápegység: 12 V DC / 1,5 A
• Üzemi feszültségtartomány: DC 9 - 14 V
• Névleges kimeneti teljesítmény: 2 x 8 W 8 ohmos terhelésnél
• Névleges kimeneti teljesítmény: 2 x 12 W 4 ohmos terhelésnél
• Modul méretei: 58 x 36 x 21 mm potenciométer kiemelkedés nélkül
• Audiojel bemenet: csatlakozó a panelen
• Kimenetek és tápegység: csavaros sorkapocs
• A panelen található csatlakozók jelölése: L-OUT, +12V, GND, R-OUT

Funkciók és jellemzők

• Sztereó kialakítás a bal és jobb csatornákhoz.
• Az integrált potenciométer lehetővé teszi a közvetlen hangerőszabályozást a modulon.
• Kompakt nyomtatott áramköri lap rögzítőfuratokkal a mechanikus rögzítéshez.
• Elektrolitkondenzátorokkal és teljesítményerősítő áramkörrel felszerelve egyetlen modulban.
• A csatolt leírás szerint az áramkör túláramvédelmet, hővédelmet és zajszűrést tartalmaz.

Ideális a következőkhöz:

• Beépített kisebb audioeszközökbe.
• Az aktív hangszóró egyenárammal működik.
• Hobbi elektronika és egyszerű sztereó audiorendszerek prototípusgyártása.
• Számítógépes vagy multimédiás audioalkalmazások külső passzív hangszórókkal.

A csomag tartalma

• 1x XH-M145 audioerősítő modul
• 1x potenciométeres vezérlőgomb
• 1x alátét
• 1x rögzítőanya

Miért válassza ezt a terméket?

• Egyértelműen kijelölt XH-M145 modell az említett YD138-E erősítő áramkörrel.
• Kompakt formátumú sztereó erősítő, amely kisebb eszközökbe integrálható.
• Alacsony egyenfeszültségű tápegység általános egyenáramú alkalmazásokhoz.
• A tápegység és a hangszórók közvetlen csatlakozóinak köszönhetően a kábelezés egyszerű.
• A hangerőszabályzó a modul része, és nem igényel külön vezérlőelemet.

Telepítési és üzemeltetési utasítások

• Figyeljen a tápcsatlakozás polaritására a +12V és a GND csatlakozóknál.
• Csatlakoztassa a hangszórókat a bal és jobb csatornának jelölt kimenetekhez.
• A modult olyan helyre telepítse, ahol elegendő a hőelvezetés.
• A bemeneti audiojelet a panel bemeneti csatlakozóján keresztül vezesse.
• A vezetékek csatlakoztatása vagy leválasztása előtt kapcsolja ki a tápellátást.

Biztonsági figyelmeztetés

• Alacsony feszültségű egyenáramú tápegységre tervezték a megadott tartományon belül.
• A helytelen polaritású bekötés vagy a kimeneten fellépő rövidzárlat a modul károsodását okozhatja.
• Az alkatrészek működés közben felforrósodhatnak, ezért ne takarja le a modult, és ne telepítse gyúlékony felületre megfelelő elválasztás nélkül.
• A telepítést és a csatlakoztatást csak akkor végezze, ha a tápellátás ki van kapcsolva.
• A termék egy beépítésre szánt elektronikus modul, nem pedig különállóan burkolt végberendezés.
