LED-Treppensteuerung für 28 Stufen mit PIR-Sensoren

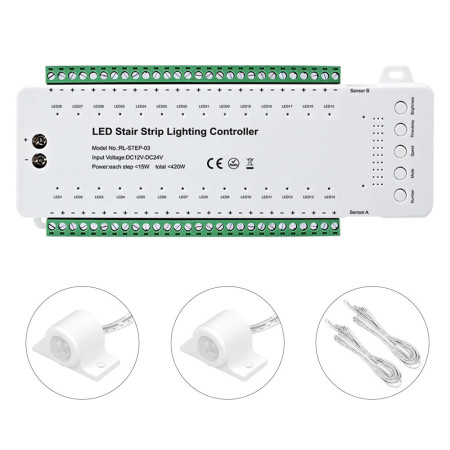

Der RL-STEP-03 ist ein fortschrittlicher LED-Streifen-Controller für Treppenbeleuchtung und unterstützt bis zu 28 Stufen. Er schaltet die einzelnen Stufen automatisch entsprechend der Gehrichtung über zwei Bewegungssensoren ein. Das Gerät bietet sanfte Übergänge, einstellbare Geschwindigkeit, Helligkeit und Abschaltverzögerung und ermöglicht so eine ansprechende und sichere Treppenbeleuchtung in Wohn- und Geschäftsräumen.

Technische Daten

Spannungsversorgung: DC 12–24 V
Anzahl der Kanäle: bis zu 28 Stufen (LED-Ausgänge)
Maximale Leistung: 15 W pro Stufe, insgesamt bis zu 420 W
Einstellbare Funktionen: Modus, Geschwindigkeit, Helligkeit, Verzögerung, Anzahl der Stufen
Geschwindigkeit: 10 Stufen (150–1200 ms)
Verzögerung: 10 Stufen (2–60 s)
Helligkeit: 10 Stufen (10–100 %)
Material: PC-Kunststoff
Farbe: Weiß
Schutzart: IP20 (Innenbereich)
Steuerung: Tasten am Gerät und Fernbedienung

Sicherheitsanweisungen

Schließen Sie das Gerät nur an eine DC 12–24 V Stromversorgung an. Schließen Sie es niemals direkt an 230 V Netzspannung an. Die Installation darf nur bei ausgeschalteter Stromversorgung und in trockener Umgebung erfolgen. Das Gerät ist nicht wasserdicht (IP20). Überschreiten Sie nicht die zulässige Leistung von 15 W pro Ausgang.

Anschluss

Schließen Sie das Netzteil (Treiber) an die Versorgungsklemmen des Controllers an. Verwenden Sie die Ausgänge LED1 bis LED28 für die einzelnen Stufen, beginnend von unten nach oben. Platzieren Sie Sensor A am unteren Treppenanfang und Sensor B am oberen Ende – beide in Gehrichtung ausgerichtet. Nach dem Anschluss und Einschalten der Stromversorgung führen Sie die Grundeinstellungen durch.

Bedienelemente

Der Controller und die Fernbedienung verfügen über folgende Tasten: Number, Mode, Speed, Delay und Brightness.

1. Einstellung der Stufenanzahl

Halten Sie die Taste Number gedrückt, um den Einstellmodus zu aktivieren. Drücken Sie dann kurz, um die Anzahl der Stufen (1–28) auszuwählen. Jede Stufe wird durch eine blaue LED angezeigt. Zum Speichern der Einstellung halten Sie die Taste Number erneut gedrückt.

2. Auswahl des Modus (Mode)

Mit der Taste Mode wählen Sie den gewünschten Beleuchtungsmodus:

Mode 1 – alle Stufen leuchten gleichzeitig
Mode 2 – die Stufen leuchten nacheinander auf
Mode 3 – zwei Stufen leuchten gleichzeitig
Mode 4 – sanfter Übergang Stufe für Stufe
Mode 5 – drei Stufen leuchten gleichzeitig
Mode 6 – Chase-Effekt Stufe für Stufe
Mode 7 – Chase-Effekt zwei Stufen gleichzeitig
Mode 8 – alternierender Chase-Effekt
Mode 9 – automatischer Wechsel der Modi 1–8

3. Einstellung der Geschwindigkeit (Speed)

Mit kurzen Tastendrücken auf Speed stellen Sie die Ein- und Ausschaltgeschwindigkeit ein. Jede Stufe wird durch eine rote LED angezeigt:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Einstellung der Ausschaltverzögerung (Time Delay)

Mit der Taste Delay können Sie einstellen, wie lange die Beleuchtung nach Aktivierung des Sensors eingeschaltet bleibt. Jede Stufe wird durch eine blaue LED angezeigt:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s oder 60 s.

5. Einstellung der Helligkeit (Dimming)

Mit der Taste Brightness stellen Sie die Lichtintensität ein. Die Helligkeit kann in zehn Stufen von 10 % bis 100 % angepasst werden. Jede Stufe wird durch die Anzahl der LEDs angezeigt – 1 LED = 10 %, 10 LEDs = 100 %.

Fehlerbehebung

Wenn die Beleuchtung nicht reagiert, überprüfen Sie die Stromversorgung und die Polarität. Falls die Einschaltreihenfolge verkehrt ist, tauschen Sie Sensor A und B. Wenn einige LED-Streifen nicht leuchten, prüfen Sie die eingestellte Stufenanzahl und die Ausgangsleistung.

Wartung und Garantie

Der Controller erfordert keine regelmäßige Wartung. Reinigen Sie die Oberfläche mit einem trockenen Tuch. Setzen Sie das Gerät weder Wasser noch hoher Luftfeuchtigkeit aus. Das Produkt hat eine Garantie von 24 Monaten ab Kaufdatum. Die Garantie deckt keine Schäden durch falschen Anschluss oder Überspannung ab.

Wichtige Informationen

Der RL-STEP-03 Controller ist für die Installation im Innenbereich vorgesehen. Für eine korrekte Funktion der Sensoren müssen diese so positioniert werden, dass sie die gesamte Breite des Treppeneingangs und -ausgangs abdecken. Geeignet für 12 V und 24 V LED-Streifen mit einer Gesamtleistung von bis zu 420 W.

EU-Importeur: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tschechische Republik,
