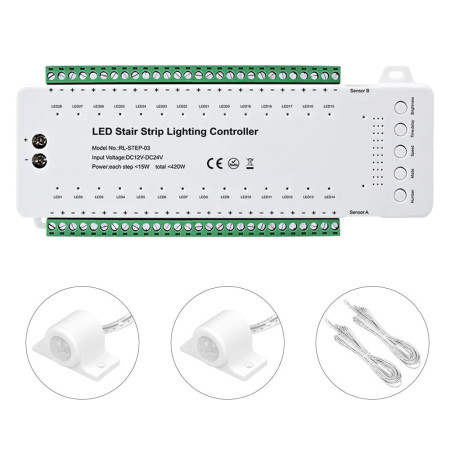

LED kontroler za stepenice za 28 stepenica s PIR senzorima

RL-STEP-03 je pokročilý ovladač LED pásků pro schodišťové osvětlení s možností ovládání až 28 kroků. Automaticky rozsvěcuje jednotlivé stupně podle směru chůze, a to pomocí dvojice pohybových senzorů. Nabízí plynulé přechody, nastavitelné rychlosti, jas a zpoždění zhasnutí, čímž umožňuje vytvořit atraktivní a bezpečné osvětlení schodů v domácnostech i komerčních prostorech.

Technické parametry

Napájení: DC 12–24 V
Počet kanálů: až 28 kroků (LED výstupů)
Maximální výkon: 15 W na krok, celkem do 420 W
Nastavení funkcí: režim, rychlost, jas, zpoždění, počet kroků
Rychlost: 10 úrovní (150–1200 ms)
Zpoždění: 10 úrovní (2–60 s)
Jas: 10 úrovní (10–100 %)
Materiál: PC plast
Barva: bílá
Krytí: IP20 (vnitřní použití)
Ovládání: tlačítky na jednotce a dálkovým ovladačem

Bezpečnostní pokyny

Zařízení připojujte pouze k napájení DC 12–24 V. Nepřipojujte přímo k síťovému napětí 230 V. Instalaci provádějte při odpojeném napájení a v suchém prostředí. Jednotka není voděodolná (IP20). Nepřekračujte povolený výkon 15 W na jeden výstup.

Zapojení

Připojte napájecí zdroj (driver) k napájecím svorkám řadiče. Výstupy LED1 až LED28 použijte pro jednotlivé schody v pořadí odspodu nahoru. Senzor A umístěte u spodního nástupu, senzor B u horního konce schodiště – oba směrem do pohybu osoby. Po zapojení a zapnutí napájení proveďte základní nastavení.

Ovládací prvky

Řadič i ovladač obsahují tlačítka: Number, Mode, Speed, Delay a Brightness ±.

1. Nastavení počtu kroků

Dlouze stiskněte tlačítko Number, poté krátkými stisky vyberte počet kroků (1–28). Každý krok se zobrazí modrou signalizační LED. Pro uložení nastavení znovu dlouze stiskněte tlačítko Number.

2. Volba režimu (Mode)

Tlačítkem Mode zvolte požadovaný režim svícení:

Mode 1 – všechny schody svítí současně
Mode 2 – rozsvěcení po jednom kroku
Mode 3 – po dvou krocích současně
Mode 4 – plynulý přechod po jednom kroku
Mode 5 – tři kroky rozsvícené současně
Mode 6 – chase efekt po jednom kroku
Mode 7 – chase efekt po dvou krocích
Mode 8 – oddělený chase efekt
Mode 9 – automatické střídání režimů 1–8

3. Nastavení rychlosti (Speed)

Krátkými stisky tlačítka Speed nastavíte rychlost rozsvěcení a zhasínání. Každá úroveň je indikována červenou kontrolkou:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Nastavení zpoždění zhasnutí (Time Delay)

Pomocí tlačítka Delay můžete zvolit, jak dlouho zůstane osvětlení rozsvícené po aktivaci senzoru. Každá úroveň je indikována modrou kontrolkou:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s nebo 60 s.

5. Nastavení jasu (Dimming)

Pomocí tlačítek Brightness + a Brightness - upravíte intenzitu osvětlení. Jas lze nastavit v deseti krocích od 10 % po 100 %. Každá úroveň je signalizována odpovídajícím počtem diod – 1 dioda = 10 %, 10 diod = 100 %.

Řešení problémů

Pokud světla nereagují, zkontrolujte napájení a správnou polaritu. V případě nesprávného směru rozsvěcení prohoďte senzory A a B. Pokud některé LED pásky nesvítí, ověřte nastavený počet kroků a výkon jednotlivých výstupů.

Údržba a záruka

Řadič nevyžaduje pravidelnou údržbu. Povrch čistěte suchým hadříkem. Nevystavujte zařízení vodě ani vysoké vlhkosti. Na výrobek se vztahuje záruka 24 měsíců od data zakoupení. Záruka se nevztahuje na poškození nesprávným zapojením nebo přepětím.

Důležité informace

Ovladač RL-STEP-03 je určen pro instalaci do interiéru. Pro správnou funkci senzorů je nutné jejich umístění tak, aby pokrývaly celou šířku vstupu i výstupu schodiště. Vhodné pro LED pásky 12 V i 24 V s celkovým výkonem do 420 W.

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
