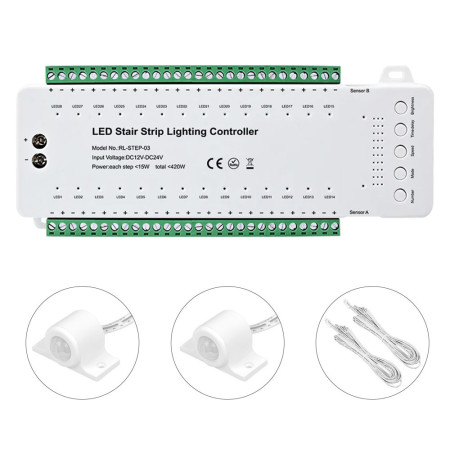

LED-trappstyrenhet för 28 steg med PIR-sensorer

RL-STEP-03 är en avancerad LED-remskontroller för trappbelysning med möjlighet att styra upp till 28 steg. Den tänder automatiskt varje steg beroende på rörelseriktningen med hjälp av två rörelsesensorer. Den erbjuder mjuka övergångar, justerbar hastighet, ljusstyrka och fördröjd avstängning, vilket gör det möjligt att skapa en elegant och säker trappbelysning både i hem och kommersiella miljöer.

Tekniska specifikationer

Strömförsörjning: DC 12–24 V
Antal kanaler: upp till 28 steg (LED-utgångar)
Maxeffekt: 15 W per steg, totalt upp till 420 W
Inställningar: läge, hastighet, ljusstyrka, fördröjning, antal steg
Hastighet: 10 nivåer (150–1200 ms)
Fördröjning: 10 nivåer (2–60 s)
Ljusstyrka: 10 nivåer (10–100 %)
Material: PC-plast
Färg: vit
Skyddsklass: IP20 (för inomhusbruk)
Styrning: via knappar på enheten och fjärrkontroll

Säkerhetsanvisningar

Anslut enheten endast till DC 12–24 V strömförsörjning. Anslut den aldrig direkt till 230 V nätspänning. Installationen ska utföras när strömmen är avstängd och i en torr miljö. Enheten är inte vattentät (IP20). Överskrid inte den maximala effekten på 15 W per utgång.

Installation

Anslut nätaggregatet (driver) till styrkortets strömterminaler. Använd utgångarna LED1–LED28 för varje steg, från botten uppåt. Placera sensor A vid trappans nedre del och sensor B vid den övre – båda riktade i rörelseriktningen. Efter anslutning och påslagning av strömmen, gör grundinställningarna.

Styrknappar

Kontrollern och fjärrkontrollen har följande knappar: Number, Mode, Speed, Delay och Brightness.

1. Ställa in antal steg

Håll ned Number-knappen för att gå in i inställningsläge. Tryck sedan kort för att välja antal steg (1–28). Varje steg indikeras med en blå LED. För att spara inställningen, håll ned Number-knappen igen.

2. Välja läge (Mode)

Använd Mode-knappen för att välja önskat belysningsläge:

Mode 1 – alla steg tänds samtidigt
Mode 2 – tänds ett steg i taget
Mode 3 – två steg tänds samtidigt
Mode 4 – mjuk övergång ett steg i taget
Mode 5 – tre steg tänds samtidigt
Mode 6 – chase-effekt steg för steg
Mode 7 – chase-effekt två steg åt gången
Mode 8 – växlande chase-effekt
Mode 9 – automatisk växling mellan lägen 1–8

3. Justera hastighet (Speed)

Tryck kort på Speed-knappen för att justera tändnings- och släckningshastigheten. Varje nivå indikeras med en röd LED:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Ställa in släckningsfördröjning (Time Delay)

Med Delay-knappen kan du ställa in hur länge belysningen förblir tänd efter att sensorn aktiverats. Varje nivå indikeras med en blå LED:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s eller 60 s.

5. Justera ljusstyrka (Dimming)

Använd Brightness-knappen för att justera ljusintensiteten. Ljusstyrkan kan ställas in i tio steg från 10 % till 100 %. Varje nivå indikeras med antalet tända LED-lampor – 1 LED = 10 %, 10 LED = 100 %.

Felsökning

Om belysningen inte reagerar, kontrollera strömförsörjningen och polariteten. Om tändningsriktningen är fel, byt plats på sensorerna A och B. Om vissa LED-remsor inte lyser, kontrollera det inställda antalet steg och uteffekten för varje kanal.

Underhåll och garanti

Kontrollern kräver inget regelbundet underhåll. Rengör ytan med en torr trasa. Utsätt inte enheten för vatten eller hög luftfuktighet. Produkten har 24 månaders garanti från inköpsdatumet. Garantin täcker inte skador orsakade av felaktig anslutning eller överspänning.

Viktig information

RL-STEP-03-kontrollern är avsedd för installation inomhus. För att sensorerna ska fungera korrekt ska de placeras så att de täcker hela bredden på trappans början och slut. Lämplig för 12 V och 24 V LED-remsor med en total effekt på upp till 420 W.

EU-importör: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjeckien,
