Contrôleur d'escalier LED pour 28 marches avec capteurs PIR

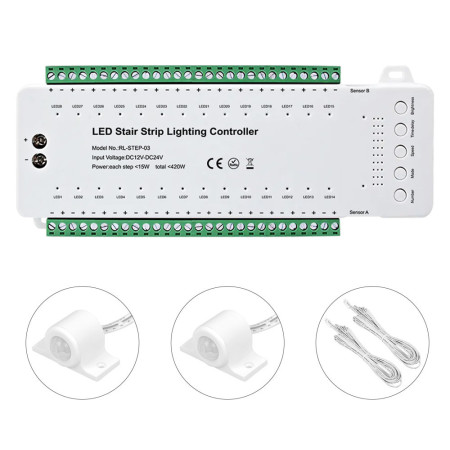

Le RL-STEP-03 est un contrôleur avancé de bandeaux LED pour l’éclairage d’escaliers, capable de gérer jusqu’à 28 marches. Il allume automatiquement chaque marche selon la direction du déplacement grâce à une paire de capteurs de mouvement. Il offre des transitions fluides, une vitesse, une luminosité et un délai d’extinction réglables, permettant de créer un éclairage d’escalier à la fois esthétique et sûr, adapté aux habitations comme aux espaces commerciaux.

Caractéristiques techniques

Alimentation : DC 12–24 V
Nombre de canaux : jusqu’à 28 marches (sorties LED)
Puissance maximale : 15 W par marche, jusqu’à 420 W au total
Réglages disponibles : mode, vitesse, luminosité, délai, nombre de marches
Vitesse : 10 niveaux (150–1200 ms)
Délai : 10 niveaux (2–60 s)
Luminosité : 10 niveaux (10–100 %)
Matériau : plastique PC
Couleur : blanc
Indice de protection : IP20 (usage intérieur)
Commande : via les boutons de l’unité et la télécommande

Consignes de sécurité

Connectez l’appareil uniquement à une alimentation DC 12–24 V. Ne le raccordez jamais directement au secteur 230 V. Effectuez l’installation hors tension et dans un environnement sec. L’unité n’est pas étanche (IP20). Ne dépassez pas la puissance maximale de 15 W par sortie.

Branchement

Connectez l’alimentation (driver) aux bornes d’entrée du contrôleur. Utilisez les sorties LED1 à LED28 pour chaque marche, du bas vers le haut. Placez le capteur A en bas des escaliers et le capteur B en haut – les deux orientés dans le sens de la marche. Après le branchement et la mise sous tension, effectuez les réglages de base.

Commandes

Le contrôleur et la télécommande comportent les boutons : Number, Mode, Speed, Delay et Brightness.

1. Réglage du nombre de marches

Maintenez le bouton Number enfoncé pour entrer dans le mode de réglage. Appuyez brièvement pour sélectionner le nombre de marches (1–28). Chaque marche est indiquée par une LED bleue. Pour enregistrer le réglage, maintenez à nouveau le bouton Number enfoncé.

2. Sélection du mode (Mode)

Utilisez le bouton Mode pour choisir le mode d’éclairage souhaité :

Mode 1 – toutes les marches s’allument simultanément
Mode 2 – allumage marche par marche
Mode 3 – deux marches s’allument ensemble
Mode 4 – transition fluide marche par marche
Mode 5 – trois marches s’allument ensemble
Mode 6 – effet de poursuite (chase) marche par marche
Mode 7 – effet de poursuite deux marches à la fois
Mode 8 – effet de poursuite alterné
Mode 9 – alternance automatique des modes 1 à 8

3. Réglage de la vitesse (Speed)

Appuyez brièvement sur le bouton Speed pour ajuster la vitesse d’allumage et d’extinction. Chaque niveau est indiqué par une LED rouge :

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Réglage du délai d’extinction (Time Delay)

À l’aide du bouton Delay, vous pouvez choisir la durée pendant laquelle la lumière reste allumée après détection par le capteur. Chaque niveau est indiqué par une LED bleue :

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s ou 60 s.

5. Réglage de la luminosité (Dimming)

Avec le bouton Brightness, ajustez l’intensité lumineuse. La luminosité peut être réglée sur dix niveaux, de 10 % à 100 %. Chaque niveau est indiqué par le nombre de LEDs allumées – 1 LED = 10 %, 10 LEDs = 100 %.

Dépannage

Si les lumières ne réagissent pas, vérifiez l’alimentation et la polarité. Si la direction d’allumage est inversée, échangez les capteurs A et B. Si certaines bandes LED ne s’allument pas, vérifiez le nombre de marches configurées et la puissance de chaque sortie.

Entretien et garantie

Le contrôleur ne nécessite aucun entretien régulier. Nettoyez la surface avec un chiffon sec. Ne pas exposer l’appareil à l’eau ni à une forte humidité. Le produit est garanti 24 mois à compter de la date d’achat. La garantie ne couvre pas les dommages dus à un mauvais branchement ou à une surtension.

Informations importantes

Le contrôleur RL-STEP-03 est conçu pour une installation en intérieur. Pour un bon fonctionnement des capteurs, ceux-ci doivent être positionnés de manière à couvrir toute la largeur de l’entrée et de la sortie de l’escalier. Convient aux bandes LED de 12 V et 24 V, jusqu’à une puissance totale de 420 W.
