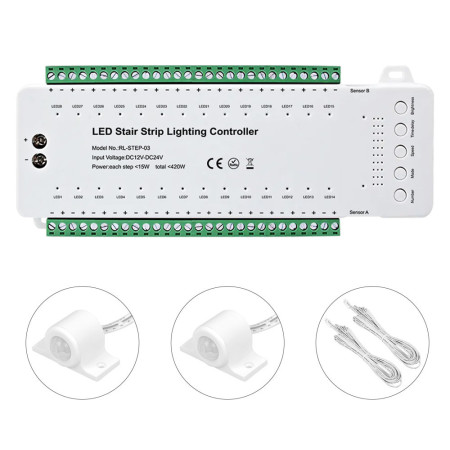

LED ovládač pre schodisko pre 28 schodov s PIR senzormi

RL-STEP-03 je pokročilý ovládač LED pásikov pre schodiskové osvetlenie s možnosťou ovládania až 28 stupňov. Automaticky rozsviecuje jednotlivé stupne podľa smeru chôdze pomocou dvojice pohybových senzorov. Ponúka plynulé prechody, nastaviteľnú rýchlosť, jas a oneskorenie zhasnutia, čím umožňuje vytvoriť atraktívne a bezpečné osvetlenie schodov v domácnostiach aj komerčných priestoroch.

Technické parametre

Napájanie: DC 12–24 V
Počet kanálov: až 28 stupňov (LED výstupov)
Maximálny výkon: 15 W na stupeň, celkovo do 420 W
Nastavenie funkcií: režim, rýchlosť, jas, oneskorenie, počet krokov
Rýchlosť: 10 úrovní (150–1200 ms)
Oneskorenie: 10 úrovní (2–60 s)
Jas: 10 úrovní (10–100 %)
Materiál: PC plast
Farba: biela
Krytie: IP20 (vnútorné použitie)
Ovládanie: tlačidlami na jednotke a diaľkovým ovládačom

Bezpečnostné pokyny

Zariadenie pripájajte iba k napájaniu DC 12–24 V. Nepripájajte priamo na sieťové napätie 230 V. Inštaláciu vykonávajte pri odpojenom napájaní a v suchom prostredí. Jednotka nie je vodotesná (IP20). Neprekračujte povolený výkon 15 W na jeden výstup.

Zapojenie

Pripojte napájací zdroj (driver) k napájacím svorkám ovládača. Výstupy LED1 až LED28 použite pre jednotlivé schody v poradí odspodu nahor. Senzor A umiestnite pri spodnom nástupe, senzor B pri hornom konci schodiska – oba smerom do pohybu osoby. Po zapojení a zapnutí napájania vykonajte základné nastavenie.

Ovládacie prvky

Ovládač aj diaľkový ovládač obsahujú tlačidlá: Number, Mode, Speed, Delay a Brightness.

1. Nastavenie počtu krokov

Dlhým stlačením tlačidla Number vstúpite do režimu nastavenia. Krátkymi stlačeniami zvoľte počet krokov (1–28). Každý krok sa zobrazí modrou signalizačnou LED. Na uloženie nastavenia znova dlhšie stlačte tlačidlo Number.

2. Voľba režimu (Mode)

Tlačidlom Mode vyberte požadovaný režim svietenia:

Mode 1 – všetky schody svietia súčasne
Mode 2 – rozsvietenie po jednom stupni
Mode 3 – po dvoch stupňoch súčasne
Mode 4 – plynulý prechod po jednom stupni
Mode 5 – tri stupne rozsvietené súčasne
Mode 6 – chase efekt po jednom stupni
Mode 7 – chase efekt po dvoch stupňoch
Mode 8 – oddelený chase efekt
Mode 9 – automatické striedanie režimov 1–8

3. Nastavenie rýchlosti (Speed)

Krátkymi stlačeniami tlačidla Speed nastavíte rýchlosť rozsvietenia a zhasnutia. Každá úroveň je indikovaná červenou kontrolkou:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Nastavenie oneskorenia zhasnutia (Time Delay)

Pomocou tlačidla Delay môžete zvoliť, ako dlho zostane osvetlenie rozsvietené po aktivácii senzora. Každá úroveň je indikovaná modrou kontrolkou:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s alebo 60 s.

5. Nastavenie jasu (Dimming)

Pomocou tlačidla Brightness upravíte intenzitu osvetlenia. Jas možno nastaviť v desiatich krokoch od 10 % do 100 %. Každá úroveň je signalizovaná príslušným počtom diód – 1 dióda = 10 %, 10 diód = 100 %.

Riešenie problémov

Ak svetlá nereagujú, skontrolujte napájanie a správnu polaritu. V prípade nesprávneho smeru rozsvietenia prehoďte senzory A a B. Ak niektoré LED pásiky nesvietia, overte nastavený počet krokov a výkon jednotlivých výstupov.

Údržba a záruka

Ovládač nevyžaduje pravidelnú údržbu. Povrch čistite suchou handričkou. Nevystavujte zariadenie vode ani vysokej vlhkosti. Na výrobok sa vzťahuje záruka 24 mesiacov od dátumu zakúpenia. Záruka sa nevzťahuje na poškodenie nesprávnym zapojením alebo prepätím.

Dôležité informácie

Ovládač RL-STEP-03 je určený na inštaláciu do interiéru. Pre správnu funkciu senzorov je potrebné ich umiestnenie tak, aby pokrývali celú šírku vstupu aj výstupu schodiska. Vhodné pre LED pásiky 12 V aj 24 V s celkovým výkonom do 420 W.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
