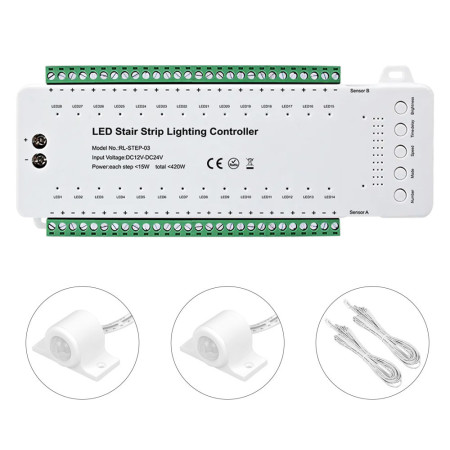

Controlador de escaleras LED para 28 escalones con sensores PIR

RL-STEP-03 es un controlador avanzado de tiras LED para iluminación de escaleras, con capacidad para controlar hasta 28 peldaños. Enciende automáticamente cada peldaño según la dirección del movimiento, utilizando un par de sensores de movimiento. Ofrece transiciones suaves, velocidad, brillo y retardo de apagado ajustables, permitiendo crear una iluminación de escaleras atractiva y segura tanto en entornos domésticos como comerciales.

Especificaciones técnicas

Alimentación: DC 12–24 V
Número de canales: hasta 28 peldaños (salidas LED)
Potencia máxima: 15 W por peldaño, hasta 420 W en total
Ajustes disponibles: modo, velocidad, brillo, retardo, número de peldaños
Velocidad: 10 niveles (150–1200 ms)
Retardo: 10 niveles (2–60 s)
Brillo: 10 niveles (10–100 %)
Material: plástico PC
Color: blanco
Grado de protección: IP20 (uso en interiores)
Control: mediante botones en la unidad y mando a distancia

Instrucciones de seguridad

Conecte el dispositivo solo a una fuente de alimentación DC 12–24 V. No lo conecte directamente a la red eléctrica de 230 V. Realice la instalación con la alimentación desconectada y en un entorno seco. La unidad no es resistente al agua (IP20). No exceda la potencia máxima de 15 W por salida.

Conexión

Conecte la fuente de alimentación (driver) a los terminales de entrada del controlador. Use las salidas LED1–LED28 para los distintos peldaños, de abajo hacia arriba. Coloque el sensor A en la parte inferior de la escalera y el sensor B en la parte superior, ambos orientados en la dirección del movimiento. Después de conectar y encender, realice la configuración básica.

Controles

El controlador y el mando a distancia incluyen los botones: Number, Mode, Speed, Delay y Brightness.

1. Configuración del número de peldaños

Mantenga presionado el botón Number para entrar en el modo de configuración. Luego, presione brevemente para seleccionar el número de peldaños (1–28). Cada peldaño se indica con un LED azul. Para guardar la configuración, mantenga presionado nuevamente el botón Number.

2. Selección del modo (Mode)

Use el botón Mode para seleccionar el modo de iluminación deseado:

Mode 1 – todos los peldaños se encienden simultáneamente
Mode 2 – encendido peldaño por peldaño
Mode 3 – dos peldaños se encienden a la vez
Mode 4 – transición suave peldaño por peldaño
Mode 5 – tres peldaños encendidos simultáneamente
Mode 6 – efecto “chase” peldaño por peldaño
Mode 7 – efecto “chase” dos peldaños a la vez
Mode 8 – efecto “chase” alternado
Mode 9 – cambio automático entre los modos 1–8

3. Ajuste de la velocidad (Speed)

Presione brevemente el botón Speed para ajustar la velocidad de encendido y apagado. Cada nivel se indica con un LED rojo:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Ajuste del retardo de apagado (Time Delay)

Use el botón Delay para establecer cuánto tiempo permanece encendida la iluminación después de la activación del sensor. Cada nivel se indica con un LED azul:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s o 60 s.

5. Ajuste del brillo (Dimming)

Use el botón Brightness para ajustar la intensidad de la luz. El brillo se puede ajustar en diez niveles, del 10 % al 100 %. Cada nivel se indica mediante el número de LEDs encendidos – 1 LED = 10 %, 10 LEDs = 100 %.

Solución de problemas

Si las luces no responden, verifique la alimentación y la polaridad. Si la dirección de encendido es incorrecta, intercambie los sensores A y B. Si algunas tiras LED no se encienden, revise el número configurado de peldaños y la potencia de cada salida.

Mantenimiento y garantía

El controlador no requiere mantenimiento regular. Limpie la superficie con un paño seco. No exponga el dispositivo al agua ni a una alta humedad. El producto tiene una garantía de 24 meses desde la fecha de compra. La garantía no cubre daños causados por una conexión incorrecta o sobretensión.

Información importante

El controlador RL-STEP-03 está diseñado para instalación en interiores. Para un funcionamiento correcto de los sensores, colóquelos de manera que cubran todo el ancho de la entrada y salida de la escalera. Adecuado para tiras LED de 12 V y 24 V con una potencia total de hasta 420 W.

Importador para la UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, República Checa,
