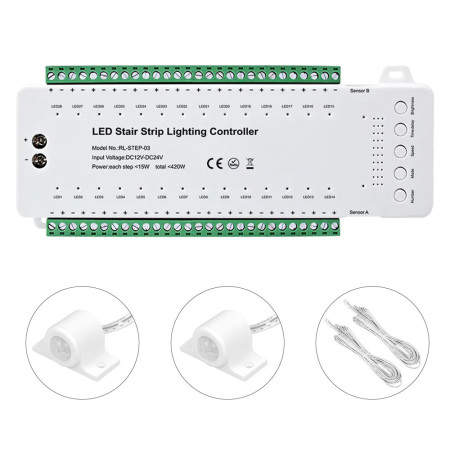

Regolatore di scale a LED per 28 gradini con sensori PIR

RL-STEP-03 è un avanzato controller per strisce LED dedicato all’illuminazione delle scale, con la possibilità di controllare fino a 28 gradini. Accende automaticamente ogni gradino in base alla direzione di movimento grazie a una coppia di sensori di movimento. Offre transizioni fluide, velocità, luminosità e ritardo di spegnimento regolabili, permettendo di creare un’illuminazione delle scale elegante e sicura, sia per ambienti domestici che commerciali.

Specifiche tecniche

Alimentazione: DC 12–24 V
Numero di canali: fino a 28 gradini (uscite LED)
Potenza massima: 15 W per gradino, fino a 420 W totali
Funzioni regolabili: modalità, velocità, luminosità, ritardo, numero di gradini
Velocità: 10 livelli (150–1200 ms)
Ritardo: 10 livelli (2–60 s)
Luminosità: 10 livelli (10–100 %)
Materiale: plastica PC
Colore: bianco
Grado di protezione: IP20 (uso interno)
Controllo: tramite pulsanti sull’unità e telecomando

Istruzioni di sicurezza

Collegare il dispositivo solo a un’alimentazione DC 12–24 V. Non collegare direttamente alla rete elettrica a 230 V. Eseguire l’installazione con l’alimentazione scollegata e in un ambiente asciutto. L’unità non è impermeabile (IP20). Non superare la potenza massima di 15 W per uscita.

Collegamento

Collegare l’alimentatore (driver) ai terminali di alimentazione del controller. Utilizzare le uscite LED1–LED28 per i singoli gradini, dal basso verso l’alto. Posizionare il sensore A alla base delle scale e il sensore B nella parte superiore – entrambi rivolti nella direzione di movimento. Dopo il collegamento e l’accensione, eseguire la configurazione di base.

Comandi

Il controller e il telecomando dispongono dei pulsanti: Number, Mode, Speed, Delay e Brightness.

1. Impostazione del numero di gradini

Tenere premuto il pulsante Number per accedere alla modalità di impostazione. Premere brevemente per selezionare il numero di gradini (1–28). Ogni gradino è indicato da un LED blu. Per salvare le impostazioni, tenere nuovamente premuto il pulsante Number.

2. Selezione della modalità (Mode)

Con il pulsante Mode selezionare la modalità di illuminazione desiderata:

Mode 1 – tutti i gradini si illuminano contemporaneamente
Mode 2 – accensione gradino per gradino
Mode 3 – due gradini si illuminano contemporaneamente
Mode 4 – transizione fluida gradino per gradino
Mode 5 – tre gradini illuminati contemporaneamente
Mode 6 – effetto “chase” gradino per gradino
Mode 7 – effetto “chase” due gradini per volta
Mode 8 – effetto “chase” alternato
Mode 9 – alternanza automatica delle modalità 1–8

3. Regolazione della velocità (Speed)

Premere brevemente il pulsante Speed per regolare la velocità di accensione e spegnimento. Ogni livello è indicato da un LED rosso:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Regolazione del ritardo di spegnimento (Time Delay)

Con il pulsante Delay è possibile impostare per quanto tempo la luce rimane accesa dopo l’attivazione del sensore. Ogni livello è indicato da un LED blu:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s o 60 s.

5. Regolazione della luminosità (Dimming)

Con il pulsante Brightness è possibile regolare l’intensità luminosa. La luminosità può essere impostata su dieci livelli dal 10 % al 100 %. Ogni livello è indicato dal numero di LED accesi – 1 LED = 10 %, 10 LED = 100 %.

Risoluzione dei problemi

Se le luci non rispondono, controllare l’alimentazione e la polarità. Se la direzione di accensione è invertita, scambiare i sensori A e B. Se alcune strisce LED non si accendono, verificare il numero di gradini impostato e la potenza delle singole uscite.

Manutenzione e garanzia

Il controller non richiede manutenzione regolare. Pulire la superficie con un panno asciutto. Non esporre il dispositivo all’acqua o a un’elevata umidità. Il prodotto è coperto da una garanzia di 24 mesi dalla data di acquisto. La garanzia non copre danni dovuti a collegamenti errati o sovratensione.

Informazioni importanti

Il controller RL-STEP-03 è progettato per l’installazione in ambienti interni. Per un corretto funzionamento dei sensori, questi devono essere posizionati in modo da coprire l’intera larghezza dell’ingresso e dell’uscita della scala. Adatto per strisce LED da 12 V e 24 V con una potenza totale fino a 420 W.
