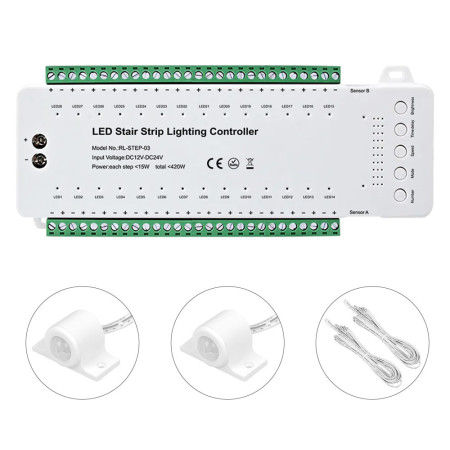

LED-portaiden ohjausyksikkö 28 askelmalle PIR-antureilla

RL-STEP-03 on edistynyt LED-nauhojen ohjain portaiden valaistukseen, ja se tukee jopa 28 askelmaa. Se sytyttää automaattisesti yksittäiset askelmat kulkusuunnan mukaan kahden liiketunnistimen avulla. Ohjain tarjoaa pehmeät siirtymät sekä säädettävän nopeuden, kirkkauden ja sammutusviiveen, mikä mahdollistaa näyttävän ja turvallisen porrasvalaistuksen sekä kotiin että liike- ja julkisiin tiloihin.

Tekniset tiedot

Syöttöjännite: DC 12–24 V
Kanavien määrä: enintään 28 askelta (LED-lähdöt)
Enimmäisteho: 15 W / askel, yhteensä enintään 420 W
Toimintoasetukset: tila, nopeus, kirkkaus, viive, askelten lukumäärä
Nopeus: 10 tasoa (150–1200 ms)
Viive: 10 tasoa (2–60 s)
Kirkkaus: 10 tasoa (10–100 %)
Materiaali: PC-muovi
Väri: valkoinen
Suojausluokka: IP20 (sisäkäyttöön)
Ohjaus: laitteen painikkeilla ja kaukosäätimellä

Turvallisuusohjeet

Liitä laite vain DC 12–24 V syöttöön. Älä liitä suoraan 230 V verkkovirtaan. Suorita asennus jännitteettömänä ja kuivassa ympäristössä. Laite ei ole vesitiivis (IP20). Älä ylitä sallittua 15 W tehoa per lähtö.

Kytkentä

Liitä virtalähde (driveri) ohjaimen syöttöliittimiin. Käytä lähtöjä LED1–LED28 yksittäisille askelmille alhaalta ylöspäin. Sijoita anturi A portaiden alapäähän ja anturi B yläpäätyyn – molemmat kulkusuuntaan osoittaen. Kytkennän ja virran kytkemisen jälkeen tee perusasetukset.

Ohjauspainikkeet

Ohjain ja kaukosäädin sisältävät painikkeet: Number, Mode, Speed, Delay ja Brightness.

1. Askelten lukumäärän asetus

Paina Number-painiketta pitkään siirtyäksesi asetus-tilaan. Valitse sitten lyhyillä painalluksilla askelten määrä (1–28). Jokainen askelma ilmaistaan sinisellä merkkiledillä. Tallenna asetus painamalla Number-painiketta uudelleen pitkään.

2. Tilavalinta (Mode)

Valitse Mode-painikkeella haluttu valaistustila:

Mode 1 – kaikki askelmat syttyvät samanaikaisesti
Mode 2 – syttyminen askel kerrallaan
Mode 3 – kaksi askelmaa syttyy yhtä aikaa
Mode 4 – pehmeä siirtymä askel kerrallaan
Mode 5 – kolme askelmaa syttyy yhtä aikaa
Mode 6 – “chase”-efekti askel kerrallaan
Mode 7 – “chase”-efekti kahta askelmaa kerrallaan
Mode 8 – vuorotteleva “chase”-efekti
Mode 9 – automaattinen kierto tilojen 1–8 välillä

3. Nopeuden säätö (Speed)

Säädä syttymis- ja sammumisnopeutta Speed-painikkeen lyhyillä painalluksilla. Jokainen taso ilmaistaan punaisella merkkivalolla:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Sammutusviiveen säätö (Time Delay)

Määritä Delay-painikkeella, kuinka kauan valaistus pysyy päällä tunnistuksen jälkeen. Jokainen taso ilmaistaan sinisellä merkkivalolla:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s tai 60 s.

5. Kirkkauden säätö (Dimming)

Säädä valon voimakkuutta Brightness-painikkeella. Kirkkaus on valittavissa kymmenessä tasossa välillä 10 %–100 %. Taso ilmaistaan LEDien määrällä – 1 LED = 10 %, 10 LEDiä = 100 %.

Vianmääritys

Jos valot eivät reagoi, tarkista syöttö ja napaisuus. Jos syttymissuunta on väärin, vaihda anturit A ja B keskenään. Jos jotkin LED-nauhat eivät syty, tarkista asetettu askelten määrä ja yksittäisten lähtöjen teho.

Huolto ja takuu

Ohjain ei vaadi säännöllistä huoltoa. Puhdista pinta kuivalla liinalla. Älä altista laitetta vedelle tai korkealle kosteudelle. Tuotteella on 24 kuukauden takuu ostopäivästä lukien. Takuu ei kata virheellisestä kytkennästä tai ylijännitteestä aiheutuneita vaurioita.

Tärkeää tietoa

RL-STEP-03-ohjain on tarkoitettu sisäasennukseen. Anturit on sijoitettava niin, että ne kattavat portaiden sisään- ja ulostulon koko leveyden. Soveltuu 12 V ja 24 V LED-nauhoille, kokonaistehoon asti 420 W.

EU-tuonti: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tšekin tasavalta,
