Sterownik schodowy LED na 28 stopni z czujnikami PIR

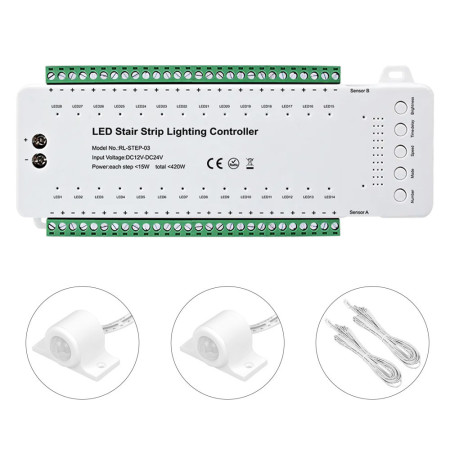

RL-STEP-03 to zaawansowany sterownik taśm LED do oświetlenia schodów, umożliwiający sterowanie aż 28 stopniami. Automatycznie włącza kolejne stopnie w zależności od kierunku ruchu, wykorzystując parę czujników ruchu. Oferuje płynne przejścia, regulowaną prędkość, jasność oraz opóźnienie wyłączenia, co pozwala stworzyć efektowne i bezpieczne oświetlenie schodów w domach oraz obiektach komercyjnych.

Dane techniczne

Zasilanie: DC 12–24 V
Liczba kanałów: do 28 stopni (wyjść LED)
Maksymalna moc: 15 W na stopień, łącznie do 420 W
Regulacje: tryb, prędkość, jasność, opóźnienie, liczba stopni
Prędkość: 10 poziomów (150–1200 ms)
Opóźnienie: 10 poziomów (2–60 s)
Jasność: 10 poziomów (10–100 %)
Materiał: tworzywo PC
Kolor: biały
Stopień ochrony: IP20 (do użytku wewnętrznego)
Sterowanie: przyciskami na urządzeniu i pilotem

Wskazówki bezpieczeństwa

Podłączaj urządzenie wyłącznie do zasilania DC 12–24 V. Nie podłączaj bezpośrednio do sieci 230 V. Instalację wykonuj przy odłączonym zasilaniu i w suchym miejscu. Urządzenie nie jest wodoodporne (IP20). Nie przekraczaj maksymalnej mocy 15 W na jedno wyjście.

Podłączenie

Podłącz zasilacz (driver) do zacisków zasilania sterownika. Wyjścia LED1–LED28 wykorzystaj do poszczególnych stopni, od dołu do góry. Czujnik A umieść u podstawy schodów, a czujnik B na ich górze – oba skierowane w stronę ruchu. Po podłączeniu i włączeniu zasilania wykonaj podstawową konfigurację.

Przyciski sterujące

Sterownik i pilot posiadają przyciski: Number, Mode, Speed, Delay i Brightness.

1. Ustawienie liczby stopni

Przytrzymaj przycisk Number, aby wejść w tryb ustawień. Następnie krótkimi naciśnięciami wybierz liczbę stopni (1–28). Każdy stopień sygnalizowany jest niebieską diodą LED. Aby zapisać ustawienia, ponownie przytrzymaj przycisk Number.

2. Wybór trybu (Mode)

Przyciskiem Mode wybierz odpowiedni tryb oświetlenia:

Mode 1 – wszystkie stopnie świecą jednocześnie
Mode 2 – zapalanie po jednym stopniu
Mode 3 – dwa stopnie świecą jednocześnie
Mode 4 – płynne przejście po jednym stopniu
Mode 5 – trzy stopnie świecą jednocześnie
Mode 6 – efekt chase po jednym stopniu
Mode 7 – efekt chase po dwóch stopniach
Mode 8 – naprzemienny efekt chase
Mode 9 – automatyczne przełączanie trybów 1–8

3. Ustawienie prędkości (Speed)

Krótkie naciśnięcia przycisku Speed pozwalają ustawić prędkość zapalania i gaszenia. Każdy poziom sygnalizowany jest czerwoną diodą LED:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Ustawienie opóźnienia wyłączenia (Time Delay)

Przyciskiem Delay ustaw czas, przez jaki oświetlenie pozostanie włączone po wykryciu ruchu. Każdy poziom sygnalizowany jest niebieską diodą LED:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s lub 60 s.

5. Regulacja jasności (Dimming)

Przyciskiem Brightness dostosuj intensywność światła. Jasność można ustawić w dziesięciu poziomach od 10 % do 100 %. Każdy poziom sygnalizowany jest liczbą diod LED – 1 dioda = 10 %, 10 diod = 100 %.

Rozwiązywanie problemów

Jeśli oświetlenie nie reaguje, sprawdź zasilanie i biegunowość. W przypadku odwrotnego kierunku zapalania zamień czujniki A i B. Jeśli niektóre taśmy LED nie świecą, sprawdź ustawioną liczbę stopni i moc poszczególnych wyjść.

Konserwacja i gwarancja

Sterownik nie wymaga regularnej konserwacji. Czyść powierzchnię suchą szmatką. Nie wystawiaj urządzenia na działanie wody ani wysokiej wilgotności. Produkt objęty jest 24-miesięczną gwarancją od daty zakupu. Gwarancja nie obejmuje uszkodzeń spowodowanych błędnym podłączeniem lub przepięciem.

Ważne informacje

Sterownik RL-STEP-03 przeznaczony jest do montażu wewnętrznego. Aby czujniki działały prawidłowo, należy je zamontować tak, aby obejmowały całą szerokość wejścia i wyjścia schodów. Odpowiedni dla taśm LED 12 V i 24 V o łącznej mocy do 420 W.
