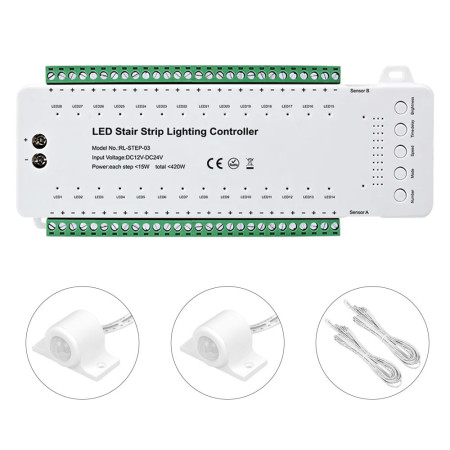

Controler LED pentru scări cu 28 de trepte și senzori PIR

RL-STEP-03 este un controler avansat pentru benzi LED destinate iluminării scărilor, cu posibilitatea de a controla până la 28 de trepte. Dispozitivul aprinde automat fiecare treaptă în funcție de direcția de mers, folosind o pereche de senzori de mișcare. Oferă tranziții line, viteză, luminozitate și întârziere la stingere reglabile, permițând crearea unei iluminări atractive și sigure pentru scări, atât în locuințe, cât și în spații comerciale.

Date tehnice

Alimentare: DC 12–24 V
Număr de canale: până la 28 de trepte (ieșiri LED)
Putere maximă: 15 W pe treaptă, total până la 420 W
Setări disponibile: mod, viteză, luminozitate, întârziere, număr de trepte
Viteză: 10 niveluri (150–1200 ms)
Întârziere: 10 niveluri (2–60 s)
Luminozitate: 10 niveluri (10–100 %)
Material: plastic PC
Culoare: alb
Grad de protecție: IP20 (pentru interior)
Control: prin butoanele de pe unitate și prin telecomandă

Instrucțiuni de siguranță

Conectați dispozitivul doar la o sursă de alimentare DC 12–24 V. Nu conectați direct la tensiunea de rețea 230 V. Efectuați instalarea doar cu alimentarea oprită și într-un mediu uscat. Unitatea nu este rezistentă la apă (IP20). Nu depășiți puterea maximă de 15 W pentru fiecare ieșire.

Conectare

Conectați sursa de alimentare (driverul) la bornele de alimentare ale controlerului. Folosiți ieșirile LED1 până la LED28 pentru fiecare treaptă, de jos în sus. Plasați senzorul A la baza scării și senzorul B în partea superioară – ambele orientate în direcția de mers. După conectare și pornirea alimentării, efectuați setările de bază.

Elemente de control

Controlerul și telecomanda au butoanele: Number, Mode, Speed, Delay și Brightness.

1. Setarea numărului de trepte

Apăsați lung butonul Number pentru a intra în modul de setare. Apoi apăsați scurt pentru a selecta numărul de trepte (1–28). Fiecare treaptă este indicată de un LED albastru. Pentru a salva setarea, apăsați din nou lung butonul Number.

2. Selectarea modului (Mode)

Cu butonul Mode selectați modul de iluminare dorit:

Mode 1 – toate treptele se aprind simultan
Mode 2 – aprindere treaptă cu treaptă
Mode 3 – două trepte se aprind simultan
Mode 4 – tranziție lină treaptă cu treaptă
Mode 5 – trei trepte aprinse simultan
Mode 6 – efect chase treaptă cu treaptă
Mode 7 – efect chase două trepte simultan
Mode 8 – efect chase alternant
Mode 9 – schimbare automată a modurilor 1–8

3. Reglarea vitezei (Speed)

Apăsați scurt butonul Speed pentru a regla viteza de aprindere și stingere. Fiecare nivel este indicat printr-un LED roșu:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Reglarea întârzierii la stingere (Time Delay)

Folosind butonul Delay, puteți seta cât timp rămâne iluminatul aprins după activarea senzorului. Fiecare nivel este indicat de un LED albastru:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s sau 60 s.

5. Reglarea luminozității (Dimming)

Cu butonul Brightness ajustați intensitatea luminii. Luminozitatea poate fi setată în 10 trepte, între 10 % și 100 %. Fiecare nivel este indicat de numărul de LED-uri – 1 LED = 10 %, 10 LED-uri = 100 %.

Depanare

Dacă luminile nu reacționează, verificați sursa de alimentare și polaritatea. Dacă direcția de aprindere este inversă, schimbați senzorii A și B. Dacă unele benzi LED nu se aprind, verificați numărul de trepte setat și puterea fiecărei ieșiri.

Întreținere și garanție

Controlerul nu necesită întreținere periodică. Curățați suprafața cu o cârpă uscată. Nu expuneți dispozitivul la apă sau umiditate ridicată. Produsul beneficiază de o garanție de 24 de luni de la data achiziției. Garanția nu acoperă daunele cauzate de conectare incorectă sau supratensiune.

Informații importante

Controlerul RL-STEP-03 este destinat instalării în interior. Pentru o funcționare corectă a senzorilor, aceștia trebuie poziționați astfel încât să acopere întreaga lățime a intrării și ieșirii scării. Potrivit pentru benzi LED de 12 V și 24 V, cu o putere totală de până la 420 W.
