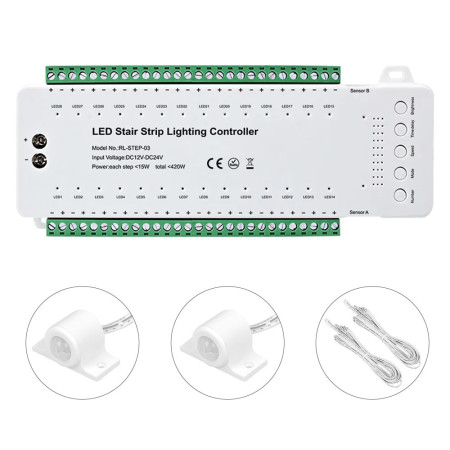

LED trappecontroller til 28 trin med PIR-sensorer

RL-STEP-03 er en avanceret LED-stripecontroller til trappebelysning med mulighed for at styre op til 28 trin. Den tænder automatisk hvert trin afhængigt af bevægelsesretningen ved hjælp af to bevægelsessensorer. Den tilbyder jævne overgange, justerbar hastighed, lysstyrke og slukningsforsinkelse, hvilket gør det muligt at skabe en elegant og sikker trappebelysning til både private hjem og kommercielle miljøer.

Tekniske specifikationer

Strømforsyning: DC 12–24 V
Antal kanaler: op til 28 trin (LED-udgange)
Maks. effekt: 15 W pr. trin, i alt op til 420 W
Indstillinger: tilstand, hastighed, lysstyrke, forsinkelse, antal trin
Hastighed: 10 niveauer (150–1200 ms)
Forsinkelse: 10 niveauer (2–60 s)
Lysstyrke: 10 niveauer (10–100 %)
Materiale: PC-plast
Farve: hvid
Beskyttelse: IP20 (til indendørs brug)
Betjening: via knapper på enheden og fjernbetjening

Sikkerhedsanvisninger

Tilslut kun enheden til en DC 12–24 V strømforsyning. Tilslut aldrig direkte til 230 V netspænding. Installationen skal udføres, mens strømmen er afbrudt, og i et tørt miljø. Enheden er ikke vandtæt (IP20). Overskrid ikke den maksimale effekt på 15 W pr. udgang.

Tilslutning

Tilslut strømforsyningen (driver) til controllerens strømterminaler. Brug udgangene LED1–LED28 til de enkelte trin fra bunden og opad. Placer sensor A ved trappens bund og sensor B ved toppen – begge rettet i bevægelsesretningen. Efter tilslutning og tænding af strømmen udføres basisindstillingerne.

Betjeningsknapper

Controlleren og fjernbetjeningen har knapperne: Number, Mode, Speed, Delay og Brightness.

1. Indstilling af antal trin

Hold Number-knappen nede for at gå ind i indstillingsmenuen. Tryk derefter kort for at vælge antal trin (1–28). Hvert trin vises med en blå LED-indikator. For at gemme indstillingen skal du igen holde Number-knappen nede.

2. Valg af tilstand (Mode)

Brug Mode-knappen til at vælge den ønskede lysfunktion:

Mode 1 – alle trin lyser samtidigt
Mode 2 – ét trin tændes ad gangen
Mode 3 – to trin lyser samtidigt
Mode 4 – jævn overgang trin for trin
Mode 5 – tre trin lyser samtidigt
Mode 6 – chase-effekt trin for trin
Mode 7 – chase-effekt to trin ad gangen
Mode 8 – skiftevis chase-effekt
Mode 9 – automatisk skift mellem tilstandene 1–8

3. Indstilling af hastighed (Speed)

Tryk kort på Speed-knappen for at justere tænd/sluk-hastigheden. Hvert niveau vises med en rød LED-indikator:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Indstilling af slukningsforsinkelse (Time Delay)

Brug Delay-knappen til at vælge, hvor længe lyset forbliver tændt efter, at sensoren er aktiveret. Hvert niveau vises med en blå LED:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s eller 60 s.

5. Justering af lysstyrke (Dimming)

Brug Brightness-knappen til at justere lysintensiteten. Lysstyrken kan indstilles i ti niveauer fra 10 % til 100 %. Hvert niveau vises med antallet af LED’er – 1 LED = 10 %, 10 LED’er = 100 %.

Fejlfinding

Hvis lyset ikke reagerer, skal du kontrollere strømforsyningen og polariteten. Hvis lysretningen er forkert, skal du bytte om på sensorerne A og B. Hvis nogle LED-strips ikke lyser, skal du kontrollere det indstillede antal trin og effekten for hver udgang.

Vedligeholdelse og garanti

Controlleren kræver ingen regelmæssig vedligeholdelse. Rengør overfladen med en tør klud. Udsæt ikke enheden for vand eller høj luftfugtighed. Produktet har 24 måneders garanti fra købsdatoen. Garantien dækker ikke skader forårsaget af forkert tilslutning eller overspænding.

Vigtige oplysninger

RL-STEP-03-controlleren er beregnet til indendørs installation. For korrekt sensorfunktion skal de placeres, så de dækker hele bredden af trappens ind- og udgang. Velegnet til 12 V og 24 V LED-strips med en samlet effekt på op til 420 W.

EU-importør: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjekkiet,
