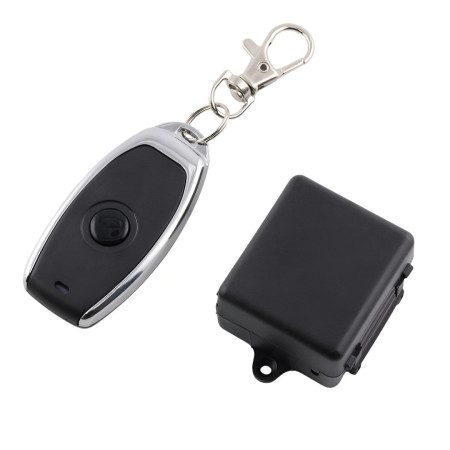

433-MHz-Funkfernbedienung mit 1-Kanal-Relaisempfänger, 12 V Gleichstrom

Das drahtlose Set zur Fernsteuerung elektrischer Geräte besteht aus einem 1-Kanal-Funkempfänger und einem Handsender. Das System dient zur Ansteuerung von Relaisausgängen in Anwendungen wie Beleuchtung, elektrischen Türen, Toren, Rollläden oder anderen Schaltkreisen. Der Empfänger wird mit 12 V Gleichstrom betrieben und nutzt Funkkommunikation im 433-MHz-Band.

Technische Spezifikationen

• Set-Typ: 1 Empfänger + 1 Fernbedienung
• Drahtlose Kommunikation: Funk
• Anzahl der Kanäle: 1
• Arbeitsfrequenz: 433 MHz
• Empfängerfrequenz: 433,92 MHz
• Stromversorgung des Empfängers: 12 V Gleichstrom
• Controller-Codierung: 1527 Lerncode, EV1527
• Unterstützte Relaismodi: Momentan, Kippschalter, Rastschalter, Mischschalter
• Abmessungen des Empfängers: 46 × 38 × 17 mm
• Stromversorgung des Controllers: 3 V DC
• Betriebsstrom des Reglers: <25 mA
• Sendeleistung des Reglers: 10 mW
• Übertragungsdistanz: 50 m im freien Raum
• Controller-Batterie: enthalten
• Controllerfarbe: Schwarz
• Verpackungsgewicht: 30 g

Funktionen und Merkmale

• 1-Kanal-Relaisempfänger für drahtloses Schalten von einem kompatiblen HF-Controller
• Ein-Knopf-Handsteuerung
• Kopplung mithilfe von Lerncode
• Der Empfänger ist mit einer Klemmenleiste für die Stromversorgung und den Anschluss des geschalteten Stromkreises ausgestattet.
• Das Kunststoffgehäuse des Empfängers schützt die Elektronik während der Installation.
• Geeignet zur Steuerung von Wechsel- und Gleichstromlasten innerhalb der auf dem Relais angegebenen Grenzen

Ideal für

• Fernsteuerung der Beleuchtung
• Steuerung von elektrischen Türen und elektromagnetischen Schlössern
• Schalten von Tür- und Torantrieben
• Steuerung von Rollläden und automatischen Türsystemen
• Einfaches drahtloses Schalten von Stromkreisen

Packungsinhalt

• 1x 1-Kanal-Relaisempfänger
• 1x Fernbedienung

Warum sollten Sie sich für dieses Produkt entscheiden?

• Die Kombination aus Empfänger und Controller bildet ein komplettes Basisset für ein drahtlos gesteuertes Relais.
• Die Unterstützung von Lerncodes ermöglicht die Kopplung mit einer kompatiblen Fernbedienung mit der gleichen Frequenz.
• Mehrere Relaismodi erweitern die Einsatzmöglichkeiten je nach Art des gesteuerten Geräts.
• Dank seiner kompakten Abmessungen lässt sich der Empfänger problemlos in einem Gerät oder einer Anschlussdose mit geeigneten Abmessungen installieren.

Installations- und Bedienungsanleitung

• Vor dem Anschließen die Versorgungsspannung des Empfängers und die Klemmenanschlüsse prüfen.
• Achten Sie während der Installation auf den korrekten Anschluss der 12-V-Gleichstromversorgung und der angeschlossenen Last.
• Installieren Sie den Empfänger in einer trockenen Umgebung und an einer Stelle, die eine sichere Verkabelung ermöglicht.
• Koppeln Sie die Fernbedienung mithilfe des Lerncodemodus am Empfänger.

Sicherheitshinweis

• Beim Anschluss eines 220-V-Wechselstromgeräts besteht die Gefahr eines Stromschlags.
• Der Anschluss des Geräts an die Netzspannung muss von einer Person mit entsprechender beruflicher Qualifikation durchgeführt werden.
• Eine fehlerhafte Verdrahtung kann zu einem Kurzschluss, einer Beschädigung des Relais, Überhitzung oder einer Beschädigung des angeschlossenen Geräts führen.
• Die direkt auf dem Relais angegebenen Schaltparameter dürfen nicht überschritten werden.
• Vor Montage-, Wartungs- oder Verdrahtungsänderungen immer die Stromzufuhr unterbrechen.
