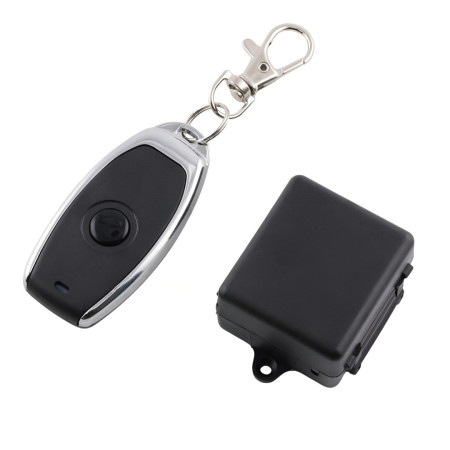

Telecomando RF a 433 MHz con ricevitore a relè a 1 canale, 12 V CC

Il kit wireless per la commutazione a distanza di dispositivi elettrici comprende un ricevitore RF a 1 canale e un trasmettitore portatile. Il sistema è progettato per controllare l'uscita a relè in applicazioni quali illuminazione, porte elettriche, cancelli, tapparelle o altri circuiti commutati. Il ricevitore è alimentato a 12 V CC e utilizza la comunicazione radio nella banda dei 433 MHz.

Specifiche tecniche

• Tipo di kit: 1 ricevitore + 1 telecomando
• Comunicazione senza fili: RF
• Numero di canali: 1
• Frequenza di lavoro: 433 MHz
• Frequenza del ricevitore: 433,92 MHz
• Alimentazione del ricevitore: 12 V CC
• Codifica del controller: codice di apprendimento 1527, EV1527
• Modalità relè supportate: momentaneo, a levetta, bloccato, misto
• Dimensioni del ricevitore: 46 × 38 × 17 mm
• Alimentazione del controller: 3 V CC
• Corrente di funzionamento del regolatore: <25 mA
• Potenza di trasmissione del controller: 10 mW
• Distanza di trasmissione: 50 m in spazio libero
• Batteria del controller: inclusa
• Colore del controller: nero
• Peso della confezione: 30 g

Funzioni e caratteristiche

• Ricevitore a relè a 1 canale per la commutazione wireless da un controller RF compatibile
• Comando manuale a un solo pulsante
• Abbinamento tramite codice di apprendimento
• Il ricevitore è dotato di una morsettiera per l'alimentazione e il collegamento del circuito commutato.
• L'involucro in plastica del ricevitore protegge i componenti elettronici durante l'installazione.
• Adatto al controllo di carichi sia in corrente alternata che in corrente continua entro i limiti specificati sul relè.

Ideale per

• Controllo remoto dell'illuminazione
• Controllo di porte elettriche e serrature elettromagnetiche
• Azionamenti per porte e cancelli
• Controllo di tapparelle e sistemi di porte automatiche
• Semplice commutazione wireless di circuiti alimentati

Contenuto della confezione

• 1 ricevitore a relè a 1 canale
• 1 telecomando

Perché scegliere questo prodotto?

• La combinazione di ricevitore e controller costituisce un set base completo per un relè controllato in modalità wireless.
• Il supporto per il codice di apprendimento consente l'accoppiamento con un telecomando compatibile con la stessa frequenza
• Le molteplici modalità di funzionamento dei relè ampliano le possibilità di utilizzo in base alla natura del dispositivo controllato.
• Le dimensioni compatte del ricevitore ne facilitano l'installazione in un dispositivo o in una scatola di derivazione di dimensioni adeguate.

Istruzioni di installazione e funzionamento

• Prima di effettuare il collegamento, verificare la tensione di alimentazione del ricevitore e i collegamenti dei terminali.
• Durante l'installazione, assicurarsi del corretto collegamento dell'alimentatore a 12 V CC e del carico collegato.
• Installare il ricevitore in un ambiente asciutto e in una posizione che consenta un cablaggio sicuro.
• Associa il telecomando utilizzando la modalità codice di apprendimento sul ricevitore.

Avviso di sicurezza

• Esiste il rischio di scossa elettrica quando si collega un carico alla rete elettrica a 220 V CA.
• Il collegamento del dispositivo alla tensione di rete deve essere effettuato da una persona in possesso delle opportune qualifiche professionali.
• Un cablaggio errato può causare un cortocircuito, danni al relè, surriscaldamento o danni al dispositivo collegato.
• Non superare i parametri di commutazione indicati direttamente sul relè.
• Scollegare sempre l'alimentazione prima di effettuare montaggio, manutenzione o modifiche al cablaggio.
