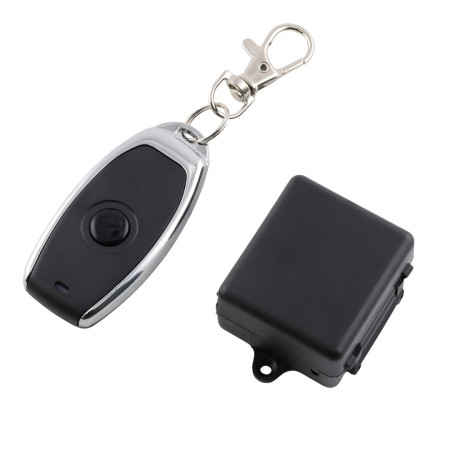

433 MHz RF-fjernbetjening med 1-kanals relæmodtager, 12 V DC

Det trådløse sæt til fjernbetjening af elektriske apparater inkluderer en 1-kanals RF-modtager og en håndholdt sender. Systemet er designet til at styre relæudgangen i applikationer som belysning, elektriske døre, porte, rullejalousier eller andre tændte kredsløb. Modtageren drives af 12 V DC og bruger radiokommunikation i 433 MHz-båndet.

Tekniske specifikationer

• Sættype: 1 modtager + 1 fjernbetjening
• Trådløs kommunikation: RF
• Antal kanaler: 1
• Arbejdsfrekvens: 433 MHz
• Modtagerfrekvens: 433,92 MHz
• Modtagerens strømforsyning: 12 V DC
• Controllerkodning: 1527 læringskode, EV1527
• Understøttede relætilstande: momentan, vippe, låst, mix
• Modtagerens dimensioner: 46 × 38 × 17 mm
• Strømforsyning til controller: 3 V DC
• Styreenhedsdriftsstrøm: <25 mA
• Controllerens sendeeffekt: 10 mW
• Transmissionsafstand: 50 m i frit rum
• Controllerbatteri: inkluderet
• Controllerfarve: sort
• Pakkevægt: 30 g

Funktioner og egenskaber

• 1-kanals relæmodtager til trådløs skift fra en kompatibel RF-controller
• Håndbetjening med én knap
• Parring ved hjælp af læringskode
• Modtageren er udstyret med en klemrække til strømforsyning og tilslutning af det koblede kredsløb.
• Plastikmodtagerhus beskytter elektronikken under installationen
• Velegnet til styring af både AC- og DC-belastninger inden for de grænser, der er angivet på relæet

Ideel til

• Fjernbetjening af belysning
• Styring af elektriske døre og elektromagnetiske låse
• Skift af dør- og portmotorer
• Styring af rulleporte og automatiske dørsystemer
• Enkel trådløs omskiftning af strømforsynede kredsløb

Pakkens indhold

• 1x 1-kanals relæmodtager
• 1x fjernbetjening

Hvorfor vælge dette produkt?

• Kombinationen af modtager og controller danner et komplet basissæt til ét trådløst styret relæ
• Understøttelse af læringskode muliggør parring med en kompatibel fjernbetjening med samme frekvens
• Flere relætilstande udvider brugsmulighederne afhængigt af den styrede enheds art
• Modtagerens kompakte dimensioner gør den nem at installere i en enhed eller samledåse med passende dimensioner

Installations- og betjeningsvejledning

• Før tilslutning skal du kontrollere modtagerens forsyningsspænding og terminalforbindelser.
• Sørg for korrekt tilslutning af 12 V DC-strømforsyningen og den tilsluttede belastning under installationen.
• Installer modtageren i et tørt miljø og et sted, der muliggør sikker ledningsføring.
• Par fjernbetjeningen ved hjælp af indlæringskodetilstanden på receiveren.

Sikkerhedsmeddelelse

• Der er risiko for elektrisk stød ved tilslutning af en 220 V AC-netbelastning.
• Tilslutning af apparatet til netspændingen skal udføres af en person med passende faglige kvalifikationer.
• Forkert ledningsføring kan føre til kortslutning, beskadigelse af relæet, overophedning eller beskadigelse af den tilsluttede enhed.
• Overskrid ikke de koblingsparametre, der er angivet direkte på relæet.
• Afbryd altid strømmen før montering, vedligeholdelse eller ændringer i ledninger.
