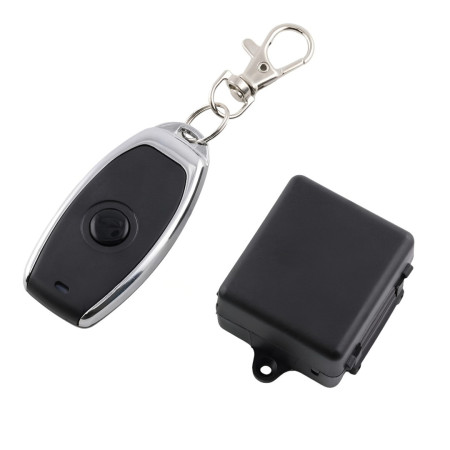

433 MHz:n RF-kaukosäädin 1-kanavaisella relevastaanottimella, 12 V DC

Langaton sähkölaitteiden etäkytkentäsarja sisältää yksikanavaisen RF-vastaanottimen ja yhden kädessä pidettävän lähettimen. Järjestelmä on suunniteltu ohjaamaan relelähtöä sovelluksissa, kuten valaistuksessa, sähköovissa, porteissa, rullaverhoissa tai muissa kytkentäpiireissä. Vastaanotin saa virtansa 12 V DC:stä ja käyttää radioviestintää 433 MHz:n taajuusalueella.

Tekniset tiedot

• Pakkaustyyppi: 1 vastaanotin + 1 kaukosäädin
• Langaton tiedonsiirto: RF
• Kanavien lukumäärä: 1
• Työtaajuus: 433 MHz
• Vastaanottimen taajuus: 433,92 MHz
• Vastaanottimen virransyöttö: 12 V DC
• Ohjaimen koodaus: 1527-oppimiskoodi, EV1527
• Tuetut reletilat: hetkellinen, vaihtokytkentä, salpaus, sekoitus
• Vastaanottimen mitat: 46 × 38 × 17 mm
• Ohjaimen virransyöttö: 3 V DC
• Ohjaimen käyttövirta: <25 mA
• Ohjaimen lähetysteho: 10 mW
• Lähetysetäisyys: 50 m vapaassa tilassa
• Ohjaimen paristo: sisältyy
• Ohjaimen väri: musta
• Pakkauksen paino: 30 g

Toiminnot ja ominaisuudet

• 1-kanavainen relevastaanotin langattomaan kytkentään yhteensopivasta RF-ohjaimesta
• Yhden painikkeen käsiohjain
• Pariliitos oppimiskoodin avulla
• Vastaanotin on varustettu riviliittimellä virransyöttöä ja kytkentäpiirin kytkentää varten.
• Muovinen vastaanotinkotelo suojaa elektroniikkaa asennuksen aikana
• Sopii sekä AC- että DC-kuormien ohjaamiseen releelle määritettyjen rajojen sisällä

Ihanteellinen

• Valaistuksen kauko-ohjaus
• Sähköisten ovien ja sähkömagneettisten lukkojen ohjaus
• Oven ja portin käyttölaitteiden vaihtaminen
• Rullakaihtimien ja automaattisten ovijärjestelmien ohjaus
• Yksinkertainen langaton virtapiirien kytkentä

Pakkauksen sisältö

• 1x 1-kanavainen relevastaanotin
• 1 x kaukosäädin

Miksi valita tämä tuote?

• Vastaanottimen ja ohjaimen yhdistelmä muodostaa täydellisen perussarjan yhdelle langattomasti ohjattavalle releelle
• Oppimiskoodin tuki mahdollistaa pariliitoksen muodostamisen yhteensopivan kaukosäätimen kanssa, jolla on sama taajuus
• Useat reletilat laajentavat käyttömahdollisuuksia ohjattavan laitteen luonteen mukaan
• Vastaanottimen kompaktit mitat helpottavat asentamista sopivan kokoiseen laitteeseen tai kytkentärasiaan.

Asennus- ja käyttöohjeet

• Ennen kytkentää tarkista vastaanottimen syöttöjännite ja liitinliitännät.
• Asennuksen aikana varmista, että 12 V:n tasavirtalähde ja liitetty kuorma on kytketty oikein.
• Asenna vastaanotin kuivaan ympäristöön ja paikkaan, joka mahdollistaa turvallisen johdotuksen.
• Yhdistä kaukosäädin vastaanottimen oppimiskooditilassa.

Turvallisuushuomautus

• 220 V:n verkkovirtaan kytkettäessä on olemassa sähköiskun vaara.
• Laitteen kytkentä verkkojännitteeseen on tehtävä henkilön toimesta, jolla on asianmukainen ammattipätevyys.
• Väärä johdotus voi johtaa oikosulkuun, releen vaurioitumiseen, ylikuumenemiseen tai liitetyn laitteen vaurioitumiseen.
• Älä ylitä releessä suoraan ilmoitettuja kytkentäparametreja.
• Katkaise aina virta ennen kokoonpanoa, huoltoa tai johdotuksen muutoksia.
