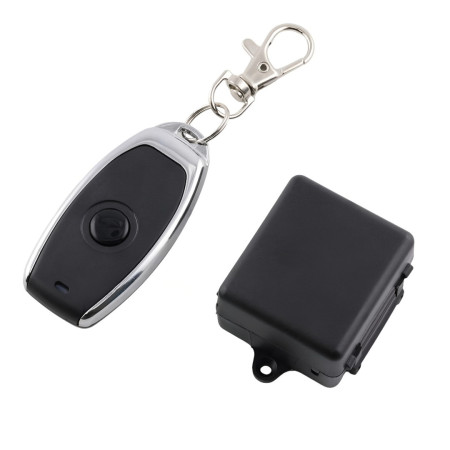

433 MHz RF-fjärrkontroll med 1-kanalig relämottagare, 12 V DC

Det trådlösa kitet för fjärrstyrning av elektriska apparater inkluderar en 1-kanals RF-mottagare och en handhållen sändare. Systemet är utformat för att styra reläutgången i applikationer som belysning, elektriska dörrar, grindar, rulljalusier eller andra kopplingskretsar. Mottagaren drivs av 12 V DC och använder radiokommunikation i 433 MHz-bandet.

Tekniska specifikationer

• Kittyp: 1 mottagare + 1 fjärrkontroll
• Trådlös kommunikation: RF
• Antal kanaler: 1
• Arbetsfrekvens: 433 MHz
• Mottagarfrekvens: 433,92 MHz
• Mottagarens strömförsörjning: 12 V DC
• Styrenhetskodning: 1527 inlärningskod, EV1527
• Relälägen som stöds: momentan, växlande, låst, mixad
• Mottagarens mått: 46 × 38 × 17 mm
• Styrenhetens strömförsörjning: 3 V DC
• Styrenhetens driftström: <25 mA
• Styrenhetens sändningseffekt: 10 mW
• Överföringsavstånd: 50 m i fritt utrymme
• Batteri för kontrollenhet: ingår
• Färg på kontrollenheten: svart
• Paketets vikt: 30 g

Funktioner och egenskaper

• 1-kanals relämottagare för trådlös omkoppling från en kompatibel RF-styrenhet
• Handkontroll med en knapp
• Parkoppling med inlärningskod
• Mottagaren är utrustad med en kopplingsplint för strömförsörjning och anslutning av den switchade kretsen.
• Plastmottagarens hölje skyddar elektroniken under installationen
• Lämplig för styrning av både AC- och DC-belastningar inom de gränser som anges på reläet

Idealisk för

• Fjärrstyrning av belysning
• Styrning av elektriska dörrar och elektromagnetiska lås
• Omkoppling av dörr- och grindmotorer
• Styrning av rulljalusier och automatiska dörrsystem
• Enkel trådlös omkoppling av strömförsörjda kretsar

Paketinnehåll

• 1x 1-kanals relämottagare
• 1x fjärrkontroll

Varför välja den här produkten?

• Kombinationen av mottagare och styrenhet bildar en komplett grunduppsättning för ett trådlöst styrt relä
• Stöd för inlärningskod möjliggör parkoppling med en kompatibel fjärrkontroll med samma frekvens
• Flera relälägen utökar användningsmöjligheterna beroende på den styrda enhetens egenskaper
• Mottagarens kompakta mått gör den enkel att installera i en enhet eller kopplingsdosa med lämpliga dimensioner.

Installations- och bruksanvisning

• Kontrollera mottagarens matningsspänning och terminalanslutningar innan anslutning.
• Säkerställ att 12 V DC-strömförsörjningen och den anslutna lasten är korrekt anslutna under installationen.
• Installera mottagaren i en torr miljö och på en plats som möjliggör säker kabeldragning.
• Para ihop fjärrkontrollen med hjälp av inlärningskodläget på mottagaren.

Säkerhetsmeddelande

• Det finns risk för elektrisk stöt vid anslutning av en 220 V AC-nätbelastning.
• Anslutningen av enheten till nätspänning måste utföras av en person med lämplig yrkeskvalifikation.
• Felaktig kabeldragning kan leda till kortslutning, skador på reläet, överhettning eller skador på den anslutna enheten.
• Överskrid inte de kopplingsparametrar som anges direkt på reläet.
• Koppla alltid bort strömmen före montering, underhåll eller ändringar av ledningar.
