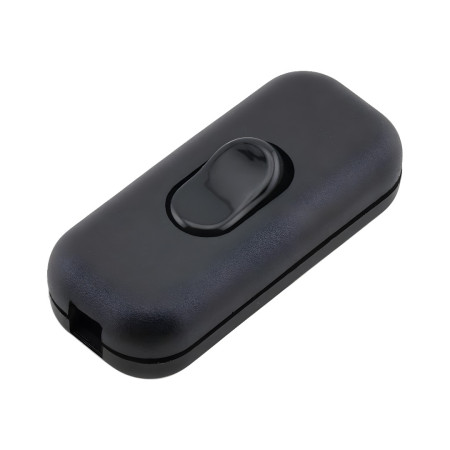

Kabelvippbrytare 6A/250V

En vippbrytare av genomgående typ avsedd för att koppla ström i matningskabeln till belysningsarmaturer och andra apparater. Konstruktionen möjliggör direktinsättning i kabeln och anslutning av ledningar till skruvplintar, vilket förenklar installation och service.

Tekniska specifikationer

• Brytaretyp: vippbrytare PÅ/AV, kabelgenomföring
• Märkspänning: 125/250 V AC
• Märkström: 6 A vid 250 V AC
• Modellnummer: 302-2
• Kroppsmaterial: PA66
• Isolationsresistans: ≥ 100 MΩ
• Kontaktmotstånd: ≤ 30 mΩ
• Mekanisk livslängd: 10 000 cykler
• Mått: 60x26,5x15,5 mm
• Driftstemperatur: -40°C till +55°C
• Relativ luftfuktighet: ≤ 95 %
• Färgalternativ: vit, svart

Funktioner och egenskaper

• Lämplig för att avbryta strömförsörjningen i kabeln (på/av)
• Skruvterminaler för anslutning av ledningar
• Genomgående håldesign för kabeldragning genom brytarhuset
• Kompakt hölje för installation i armaturens strömförsörjningskablar

Idealisk för

• Bordlampor, golvlampor och dekorativ belysning
• Enkel strömbrytning i enhetens matningskablar
• Servicebyte av en skadad kabelbrytare

Paketinnehåll

• 1 st genomgående vippbrytare för kabeln (beroende på vald färg)

Varför välja den här produkten?

• Tydligt definierad märkbelastning 6 A / 250 V AC
• Isolations- och kontaktmotståndsparametrar lämpliga för nätverksapplikationer
• Brett driftstemperaturområde för allmän inomhusbruk
• Finns i två färgalternativ för att matcha kabeln och armaturen

Installations- och bruksanvisning

• Innan installationen, koppla bort enheten från strömförsörjningen och kontrollera att den är spänningslös.
• Anslut kablarna till skruvplintar och se till att det finns mekanisk dragavlastning för kabeln i brytarhuset.
• Kontrollera terminalernas täthet och att brytaren fungerar korrekt efter installationen.

Säkerhetsmeddelande

• Produkten är konstruerad för att drivas med en nätspänning på 125/250 V AC; felaktig installation kan leda till elektriska stötar.
• Utför endast installationen med strömmen frånkopplad och med lämplig kvalifikation.
• Använd inte om höljet, terminalerna eller kabelisoleringen är skadade.
