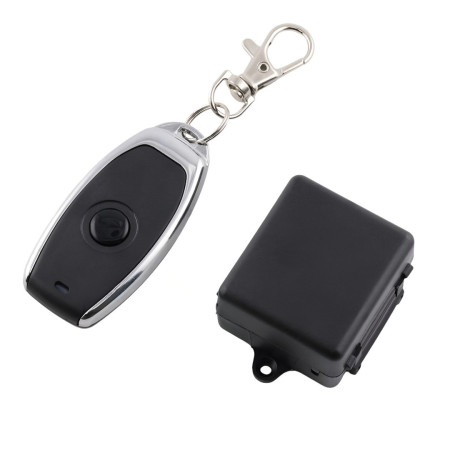

433 MHz RF diaľkový ovládač s 1kanálovým relé prijímačom, 12 V DC

Bezdrôtová sada pre diaľkové spínanie elektrických zariadení obsahuje 1kanálový RF prijímač a jeden ručný ovládač. Systém je určený na ovládanie reléového výstupu v aplikáciách, ako je osvetlenie, elektrické dvere, vráta, rolety alebo iné spínané okruhy. Prijímač je napájaný jednosmerným napätím 12 V a využíva rádiovú komunikáciu v pásme 433 MHz.

Technické špecifikácie

• Typ zostavy: 1 prijímač + 1 diaľkový ovládač
• Bezdrôtová komunikácia: RF
• Počet kanálov: 1
• Pracovná frekvencia: 433 MHz
• Frekvencia prijímača: 433,92 MHz
• Napájanie prijímača: 12 V DC
• Kódovanie ovládača: 1527 learning code, EV1527
• Podporované režimy relé: momentary, toggle, latched, mix
• Rozmery prijímača: 46 × 38 × 17 mm
• Napájanie ovládača: 3 V DC
• Pracovný prúd ovládača: <25 mA
• Vysielací výkon ovládača: 10 mW
• Prenosová vzdialenosť: 50 m vo voľnom priestore
• Batérie ovládača: súčasťou
• Farba ovládača: čierna
• Hmotnosť balenia: 30 g

Funkcie a vlastnosti

• 1kanálový reléový prijímač pre bezdrôtové spínanie z kompatibilného RF ovládača
• Ručný ovládač s jedným tlačidlom
• Párovanie pomocou learning code
• Prijímač je osadený svorkovnicou pre napájanie a pripojenie spínaného obvodu
• Plastové puzdro prijímača chráni elektroniku pri montáži
• Vhodné pre ovládanie AC aj DC záťaže v medziach uvedených na relé

Ideálne pre

• Diaľkové ovládanie osvetlenia
• Ovládanie elektrických dverí a elektromagnetických zámkov
• Spínanie pohonov brán a brán
• Ovládanie roliet a automatických dverných systémov
• Jednoduché bezdrôtové spínanie napájaných okruhov

Obsah balenia

• 1x 1kanálový reléový prijímač
• 1x diaľkový ovládač

Prečo zvoliť tento produkt

• Kombinácia prijímača a ovládača tvorí kompletnú základnú sadu pre jedno bezdrôtovo ovládané relé
• Podpora learning code umožňuje spárovanie kompatibilného ovládača s rovnakou frekvenciou
• Viac režimov relé rozširuje možnosti použitia podľa charakteru riadeného zariadenia
• Kompaktné rozmery prijímača uľahčujú inštaláciu do zariadenia alebo rozvodnej krabice zodpovedajúcich rozmerov

Pokyny na inštaláciu a prevádzku

• Pred zapojením overte napájacie napätie prijímača a zapojenie svoriek.
• Pri inštalácii dodržte správne zapojenie napájania 12 V DC a pripájané záťaže.
• Prijímač inštalujte do suchého prostredia a do polohy umožňujúcej bezpečné vedenie vodičov.
• Párovanie ovládača vykonávajte podľa režimu learning code na prijímači.

Bezpečnostné upozornenie

• Pri pripojení sieťovej záťaže 220 V AC hrozí úraz elektrickým prúdom.
• Zapojenie zariadenia so sieťovým napätím musí vykonávať osoba so zodpovedajúcou odbornou spôsobilosťou.
• Nesprávne zapojenie môže viesť k skratu, poškodeniu relé, prehriatiu alebo poškodeniu pripojeného zariadenia.
• Neprekračujte spínacie parametre uvedené priamo na relé.
• Pred montážou, údržbou alebo zmenou zapojenia vždy odpojte napájanie.
